固定式气体探测器
|
序列 |
功能 |
GTYQ-ESD200 |
|---|---|---|
|
1 |
检测气体 |
可燃气体 |
|
2 |
检测原理 |
催化燃烧式 |
|
3 |
检测范围 |
3～100%LEL |
|
4 |
示值误差 |
＜±2%LEL /＜±2%FS |
|
5 |
重复性 |
≤2% |
| 6 | 稳 定 性 | 零点漂移＜±2%FS，量程漂移＜±2%FS |
|
7 |
响应时间 |
T90＜15S |
|
8 |
供电电源 |
24VDC (正常工作电压范围：10～32VDC) |
|
9 |
功 耗 |
＜2.5W (可燃气体) |
|
10 |
输出信号 |
三线制4~20mA (可选配HART, 继电器, 一体式声光报警) |
|
11 |
主体材料 |
ADC12铝合金/316不锈钢（带聚氨酯涂层） |
|
12 |
连接螺纹 |
M25X1.5, NPT-3/4内螺纹，双电气接口 |
| 13 | 配 件 | 不锈钢安装支架，防爆堵头 |
|
14 |
重 量 |
1.5kg(铝合金, 带声光报警)/3.7kg(不锈钢, 带声光报警) |
|
15 |
防爆认证 |
Ex db ib IIC T6 Gb / Ex ib tb IIIC T80℃ Db |
|
16 |
3C认证 |
中国国家强制性产品认证证书 |
| 17 | 安全认证 | SIL2 |
|
18 |
计量认证 |
CPA |
|
19 |
执行标准 |
GB15322.1-2019, GB/T3836.1-2021, GB/T3836.2-2021, GB/T3836.31-2021, GB/T3836.4-2021, JJF1368-2012, GB/T 4208-2017 |
|
20 |
防护等级 |
IP66/IP67 |
|
21 |
温度范围 |
-40℃～70℃ |
|
22 |
湿度范围 |
10～95%RH (无凝露) |
|
23 |
压力范围 |
90～110KPa |
| 24 | 报警设置值 | 低限报警25%FS，高限报警50%FS(默认值）* |
| 25 | 传感器寿命 | ≥5年(洁净大气中） |
根据使用环境的要求，主要应用在燃气、化工、石油、生物制药及化学实验室等行业领域，需要固定某区域长期检测的气体泄漏场所。
●工业及商业用途可燃气体泄漏检测设备
●取得防爆认证

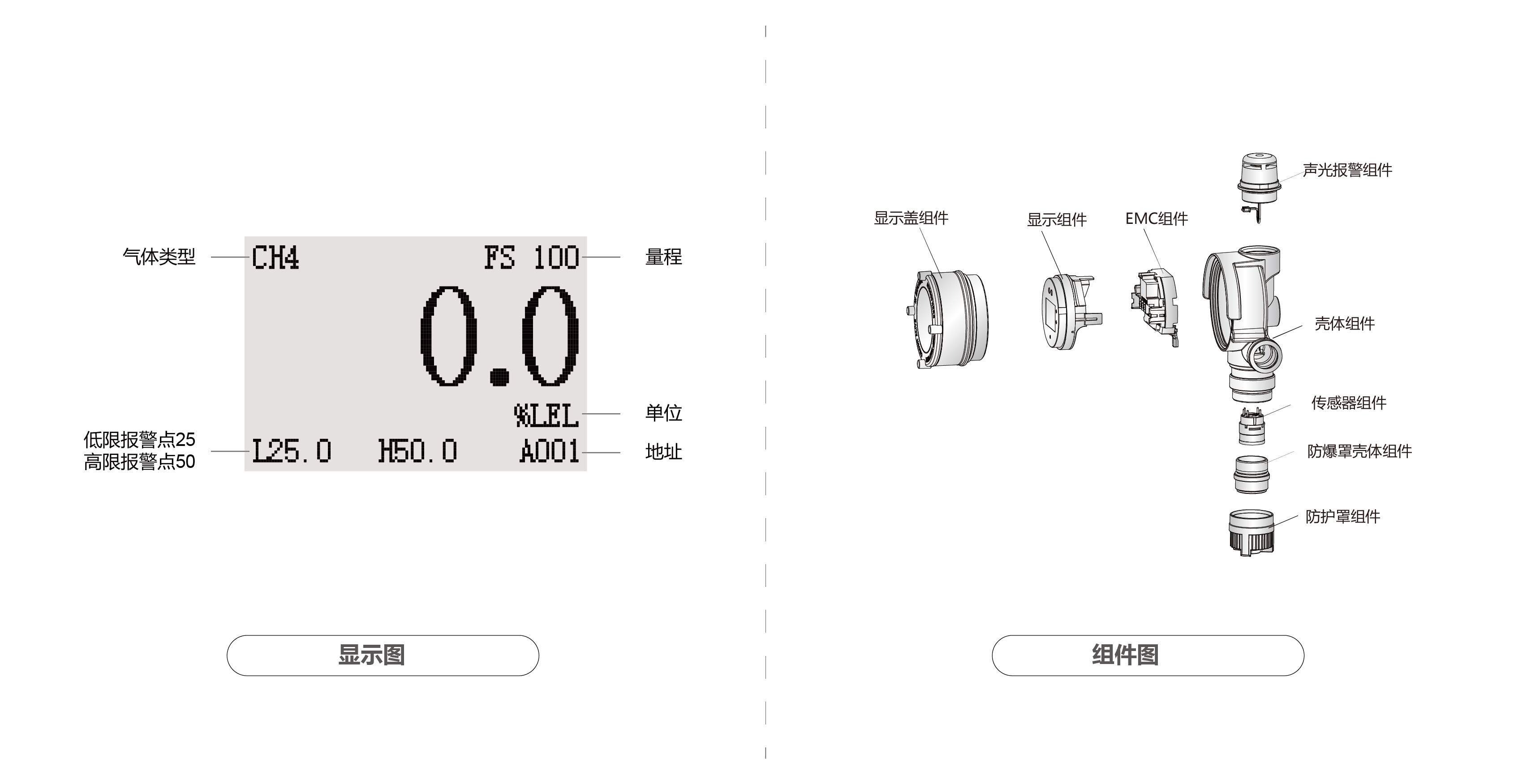

●带现场LCD显示
●HART通讯功能
●可更换式传感器设计
|
电缆芯线截面积 (mm2) |
1.00 |
1.50 |
2.50 |
|
|
电阻 (欧姆/千米铜线) |
18.1 |
12.1 |
7.4 |
|
|
电缆最长距离 (m) (回路长度) |
有毒气体 |
3000 |
4000 |
5000 |
|
可燃气体 |
1500 |
2500 |
3000 |
|
| 工业及商业用途点型可燃气体探测器
* 具体参数，可向我公司咨询
