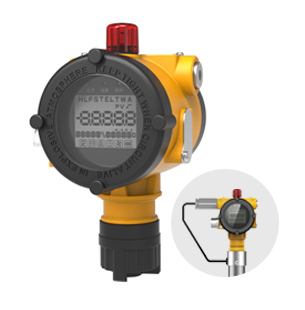

点型气体探测器
根据使用环境的要求，主要应用在燃气、化工、石油、生物制药及化学实验室等行业领域，需要固定某区域长期检测的气体泄漏场所。
● 工业用有毒气体泄漏检测设备
● 取得Ex db ib IIC T6 Gb/Exib tb IlIC T80°C Db防爆认证
● 带现场LCD显示
● 可更换式传感器设计
● 低限报警、高限报警、故障报警器继电器输出
● 报警锁定可选
● 远程标定
● 自动调零
● 多种通讯协议可选：HART、MODBUS、CAN、P-bus
|
电缆芯线截面积 (mm2) |
1.00 |
1.50 |
2.50 |
|
|
电阻 (欧姆/千米铜线) |
18.1 |
12.1 |
7.4 |
|
|
电缆最长距离 (m) (回路长度) |
有毒气体 |
3000 |
4000 |
5000 |
|
可燃气体 |
1500 |
2500 |
3000 |
|
| 点型气体探测器
|
序列 |
功能 |
ESD200 |
|
1 |
采样方式 |
扩散式/泵吸式 |
|
2 |
检测原理 |
光离子式 |
|
3 |
检测气体 |
详见后附《ESD200可测VOC气体列表》 |
|
4 |
检测范围 |
详见后附《ESD200可测VOC气体列表》 |
|
5 |
准 确 度 |
±3%FS |
|
6 |
重复性 |
≤±2 % |
| 7 | 响应时间 | T90＜20S（苯、甲苯、乙苯等VOC气体，详见气体列表） |
|
8 |
报警锁定 |
可选一级报警、二级报警、超量程报警锁定 |
|
9 |
调试方式 |
支持现场调零、现场标定、远程调零、远程标定 |
| 10 | 自 诊 断 |
探测器失效、欠压、过压、断线、标定提示、传感器寿命指示、标定信号 故障电流提示、气泵堵塞、气泵漏气、气泵故障 |
| 11 | 自动清洗 | 检测时间/清洗时间可设置 |
| 12 | 自动调零 | 自动调零时间可设置 |
|
13 |
供电电源 |
三线制24VDC (正常工作电压范围：10VDC~30VDC) |
|
14 |
功 耗 |
＜1.5W |
|
15 |
显示 |
LCD液晶屏显示 |
|
16 |
输出信号 |
4-20mA(可选配HART、继电器、声光报警、MODBUS、CAN、P- BUS） |
|
17 |
通讯协议 | 可选HART、MODBUS、CAN、P-BUS |
|
18 |
无线通讯 | LoRa、LTE-4G（需选配无线传输模块） |
|
19 |
主体材料 |
ADC12铝合金/316不锈钢 |
|
20 |
结构类型 |
一体式、泵吸式（配置换热装置） |
|
21 |
安装附件 |
安装支架（可选配遮阳罩、浪涌保护器、泵吸组件） |
|
22 |
连接螺纹 |
M20X1.5, 1/2NPT内螺纹 (可选G3/4, G1/2, 3/4NPT) |
|
23 |
重 量 |
1.5kg (铝合金, 带声光报警)/1.42kg (铝合金, 不带声光报警) |
|
23 |
防爆认证 |
Ex db ib IIC T6 Gb/Exib tb IlIC T80°C Db |
| 24 | 其他认证 | SIL2、CE |
|
25 |
执行标准 |
GB/T50493-2019，GB/T3836.1-2021，GB/T3836.2-2021， |
|
26 |
防护等级 |
IP66/IP67 |
|
27 |
温度范围 |
-40℃～70℃、-55℃～200℃（泵吸式） |
|
28 |
湿度范围 |
10～95%RH (无凝露) |
|
29 |
压力范围 |
86～106KPa |
|
30 |
传感器寿命 |
大于3年（洁净大气中） |
