固定式红外气体探测器

 序列

 功能

  ESD200IR

  1

 显 示

  现场LCD显示

  2

 检测气体

   可燃气体/二氧化碳

  3

 检测原理

   红外双光路（测量光路、参考光路）

  4

 检测范围

  0%~100%LEL(可燃气体)/0~5%V/V(二氧化碳)可选

  5

 准确度

  ±3%LEL (可燃气体)/±3%FS (二氧化碳)

  6

 重复性

  ≤2%*

  7

 响应时间

  可燃气体T90＜30S*，二氧化碳T90＜50S*

  8

 供电电源

  24VDC (正常工作电压范围：10～30VDC)

  9

 功 耗

  ＜2.5W (不含声光报警)

 10

 输出信号

  三线制4~20mA+HART+继电器 (1A@24VDC)+声光报警 (96dB@0.1米处)

 11

 主体材料

  ADC12铝合金/316不锈钢

 12

 连接螺纹

  M20X1.5, 1/2NPT内螺纹 (可选G3/4, G1/2, 3/4NPT)

 13

 重 量

   1.9kg (铝合金)/4.1kg (不锈钢)

 14

 防爆认证

  Exd ⅡC T6 Gb/Ex t D A21 IP66 T80℃
 15  计量认证   CPA

 16

 执行标准

  GB15322.1-2019，GB3836.1-2010，GB12476.1-2013，GB3836.2-2010，
  GB3836.4-2010，GB12476.4-2010，GB12476.5-2013，JJF1368-2012，
  GB/T 4208-2017

 17

 防护等级

  IP66

 18

 温度范围

  -40℃～70℃ (可燃气体)，-20℃～50℃ (有毒气体) *

 19

 湿度范围

  10～95%RH (无凝露)

 20

 压力范围

  90~110KPa*
 21  设计寿命   10年(不含传感器）
 22  报警设置值   低限报警25%FS，高限报警50%FS(默认值）
 23  传感器寿命   5年(洁净大气中）

ESD200IR

根据使用环境的要求，主要应用在燃气、化工、石油、生物制药及化学实验室等行业领域，需要固定某区域长期检测的气体泄漏场所。

▪  工业及商业用途红外气体泄漏检测设备
▪  取得Exd ⅡC T6 Gb的防爆认证
▪  取得Ex tD A21 IP66 T80℃的粉尘防爆认证

▪  带现场LCD显示
▪  HART通讯功能

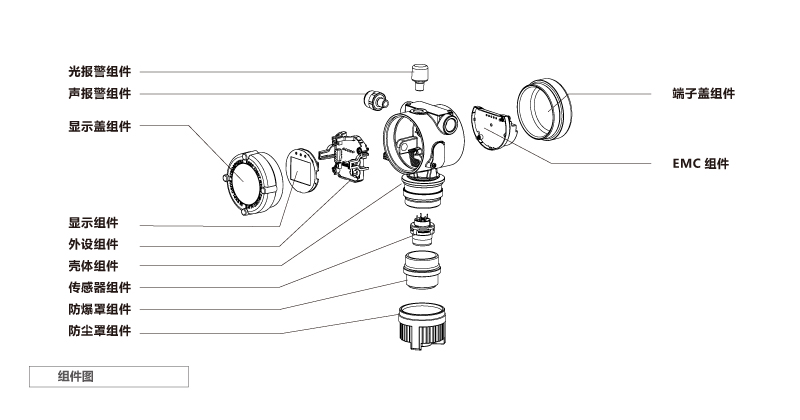

▪  可更换式传感器设计

▪  带声光报警和继电器输出

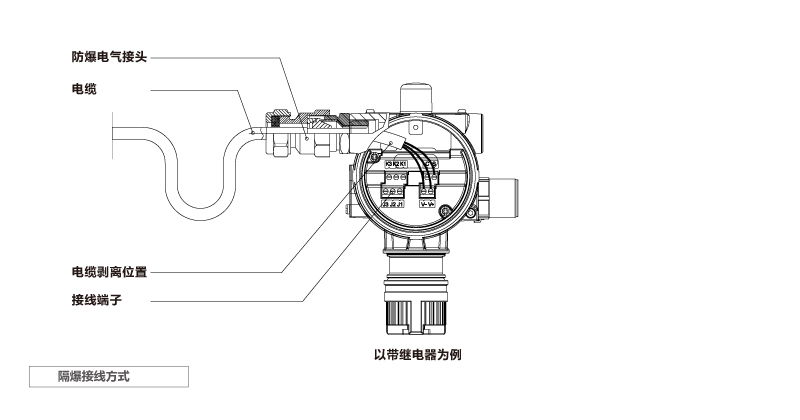

电缆芯线截面积 (mm2)

1.00

1.50

2.50

电阻 (欧姆/千米铜线)

18.1

12.1

7.4

电缆最长距离 (m)

(回路长度)

有毒气体

3000

4000

5000

可燃气体

1500

2500

3000

|  点型红外气体探测器

* 具体参数，可向我公司咨询。
