船用可燃气体探测器
序列 |
功能 |
GTQ-ES2000T(sc) |
1 |
显 示 |
LED/LCD显示 |
2 |
检测气体 |
可燃气体 |
3 |
检测原理 |
催化燃烧式/红外光谱吸收式 |
4 | 检测方式 | 自然扩散式 |
5 |
检测范围 |
0~100%LEL (可燃气体) |
6 |
准确度 |
±3%LEL |
7 |
重复性 |
≤2% |
8 |
响应时间 |
T90<15S(催化燃烧) / T90<20S(红外) |
9 |
供电电源 |
24VDC(正常工作电压范围:10-32VDC) |
10 |
功 耗 |
<1.92W(催化燃烧)/<5W(红外) |
11 |
输出信号 |
三线制4~20mA/三线制4~20mA+HART |
12 |
主体材料 |
316不锈钢 |
13 |
连接螺纹 |
M20X1.5, 1/2NPT内螺纹 (可选G3/4, G1/2, 3/4NPT) |
14 | 重 量 | 3.4kg |
15 |
配 件 |
不锈钢支架、防雨罩、遮阳罩、防爆电缆接头 |
16 |
防爆认证 |
和ES2000(sc)组成一个装置使用时整个装置的防爆标志为:Exd +ib IIB T4 Ga; 单独 使用时, 防爆标志为: Exd IIC T6 Gb, 内部电路为本安型, 防爆标志为:Ex ib IIB T4 Gb |
17 |
船级社认证 |
中国船级社型式认可证书 |
18 |
整体安全等级 |
SIL2认证 |
19 |
执行标准 |
GB15322.1-2019,GB3638.1-2010,GB3836.2-2010,GB3836.4-2010, GD22-2015,JJF1368-2012,IEC60079-29-1:2016,GB/T 4208-2017 |
20 |
防护等级 |
IP66 |
21 |
温度范围 |
-40℃~70℃ |
22 |
湿度范围 |
10~95%RH (无凝露) |
23 |
压力范围 |
86~106KPa |

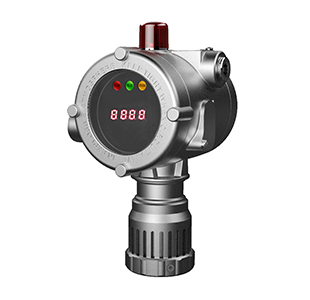

GTQ-ES2000T(sc)
根据使用环境的要求,主要应用在燃气、化工、石油、生物制药及化学实验室等行业领域,需要固定某区域长期检测的气体泄漏场所。
●工业级气体传感器
●具备传感器组件加热装置设计,有效应对雨雪天气及冷凝影响
●具备Exd IIC T6 Gb/Ex tD A21 IP66 T80℃防爆认证
●具备船级社认证及SIL2安全等级认证
●采用智能化传感器,可实现零点校正、温度补偿及高抗干扰
●可更换式传感器设计(可热插拔)

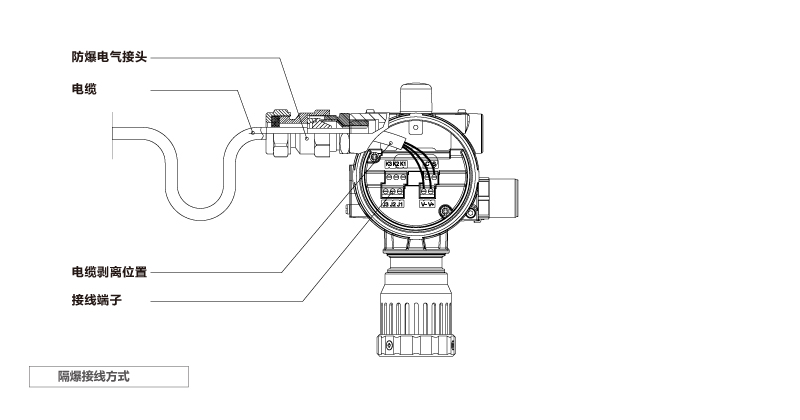

电缆芯线截面积 (mm2) |
1.00 |
1.50 |
2.50 |
|
电阻 (欧姆/千米铜线) |
18.1 |
12.1 |
7.4 |
|
电缆最长距离 (m) (回路长度) |
有毒气体 |
3000 |
4000 |
5000 |
可燃气体 |
1500 |
2500 |
3000 |
-
2023-10-12 GTQ-ES2000T(sc) 样本手册.pdf
끂372 2.3 MB
