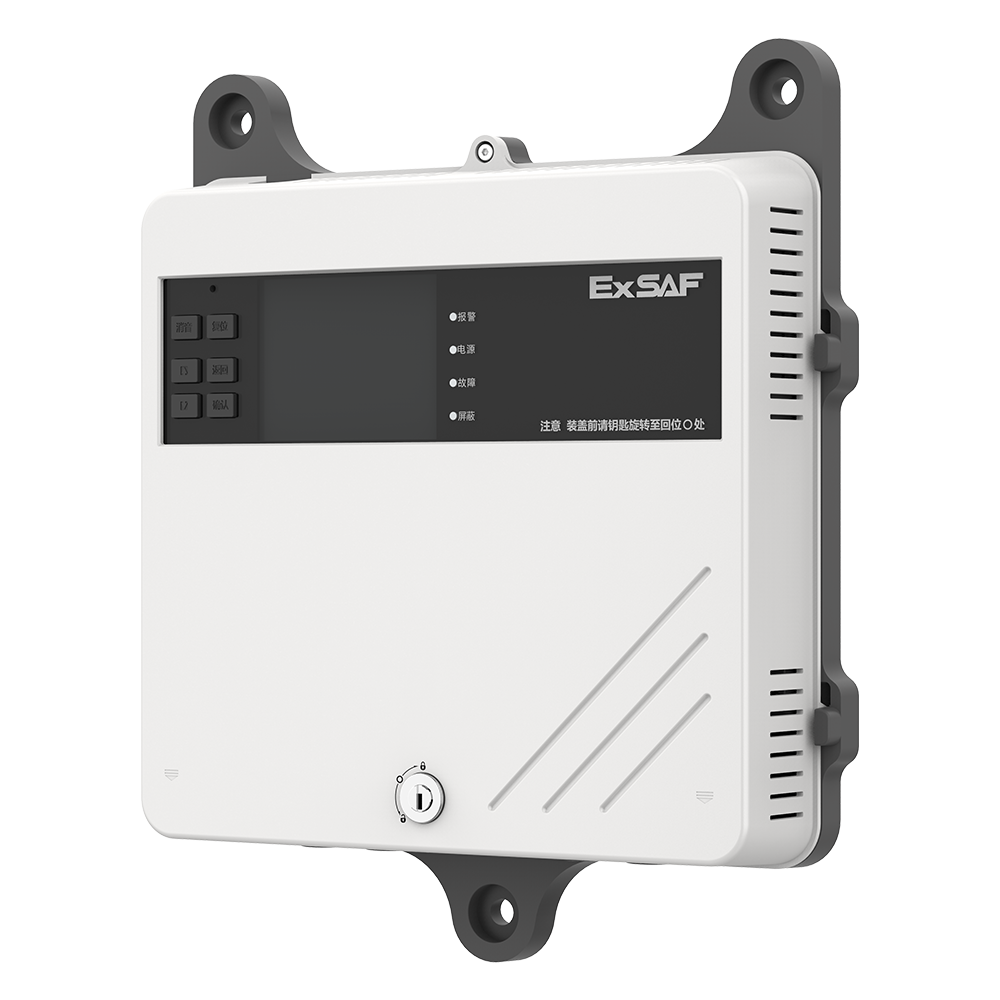

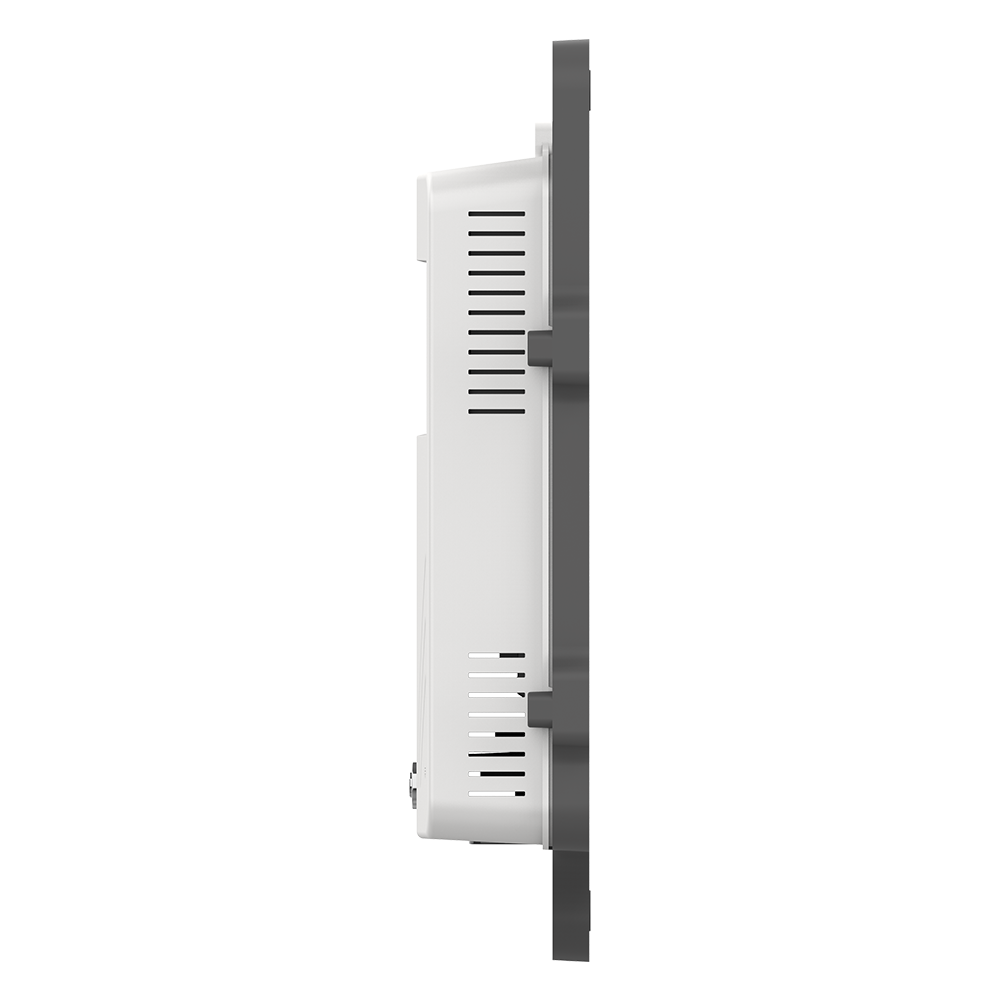

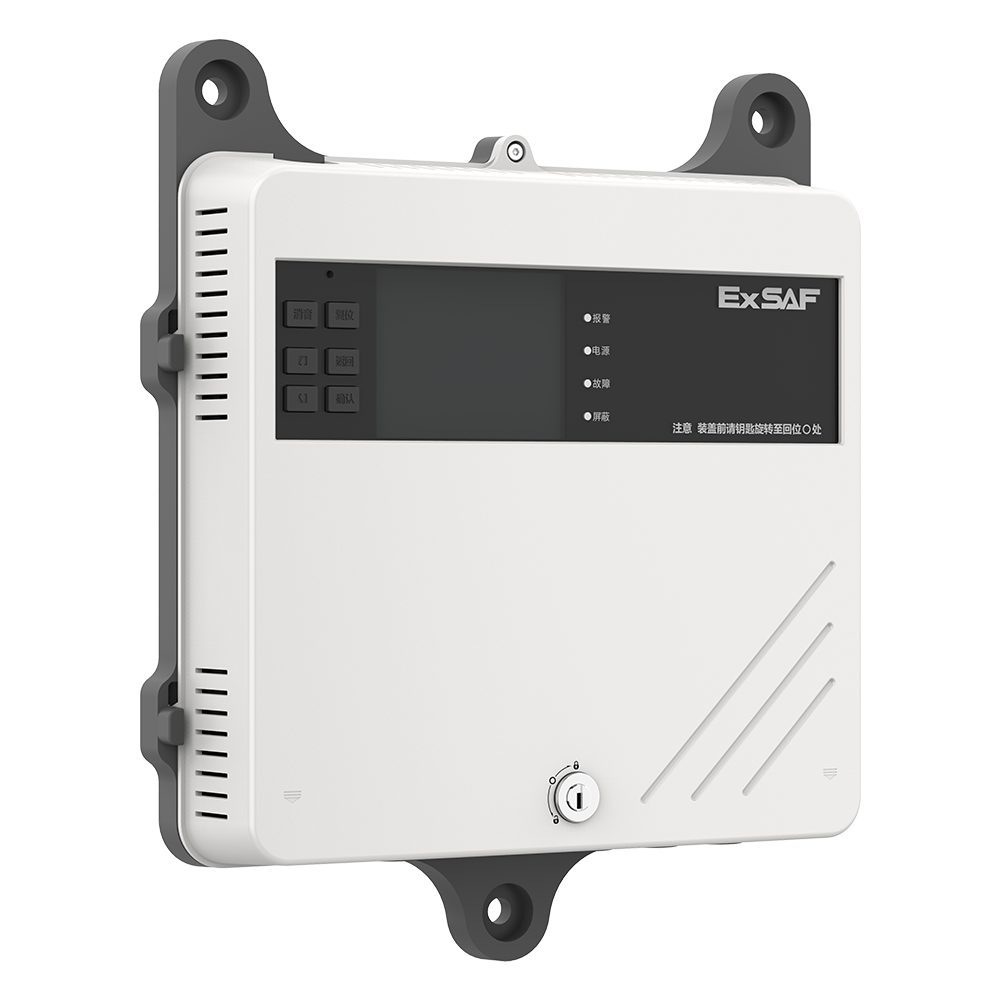

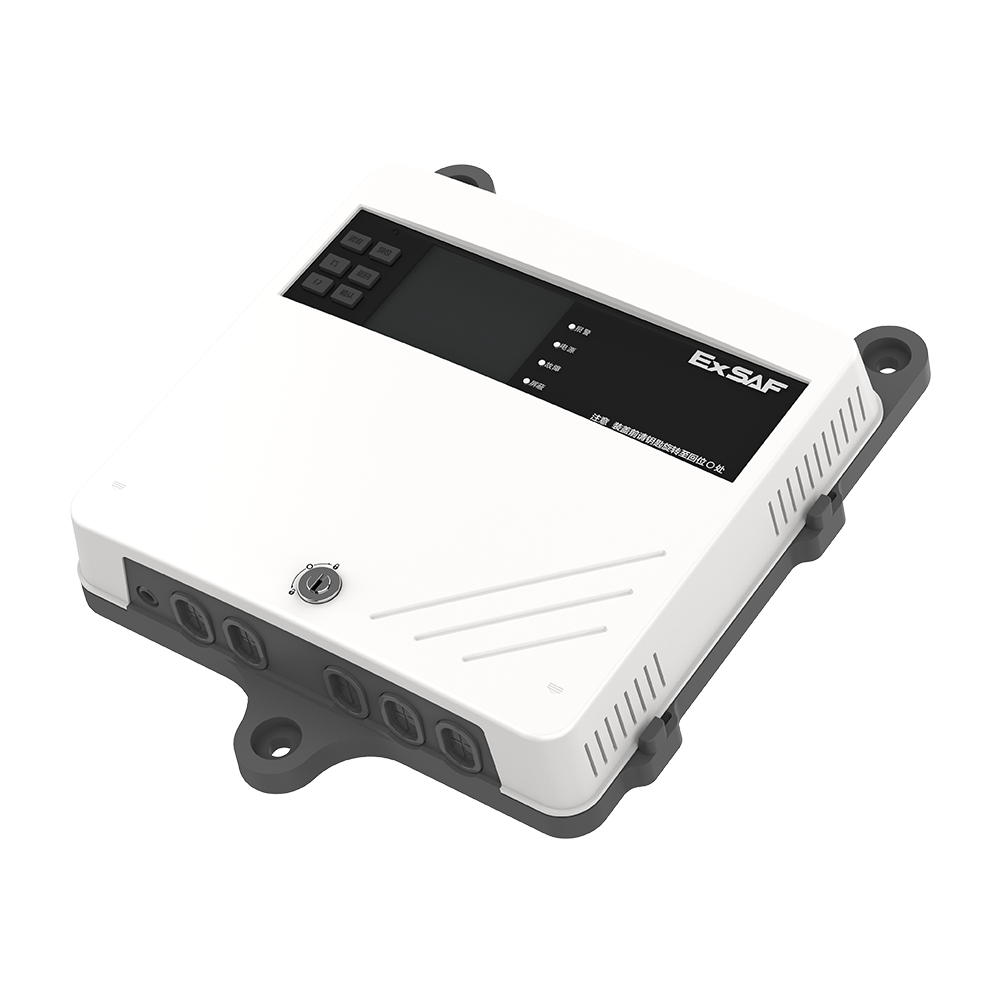

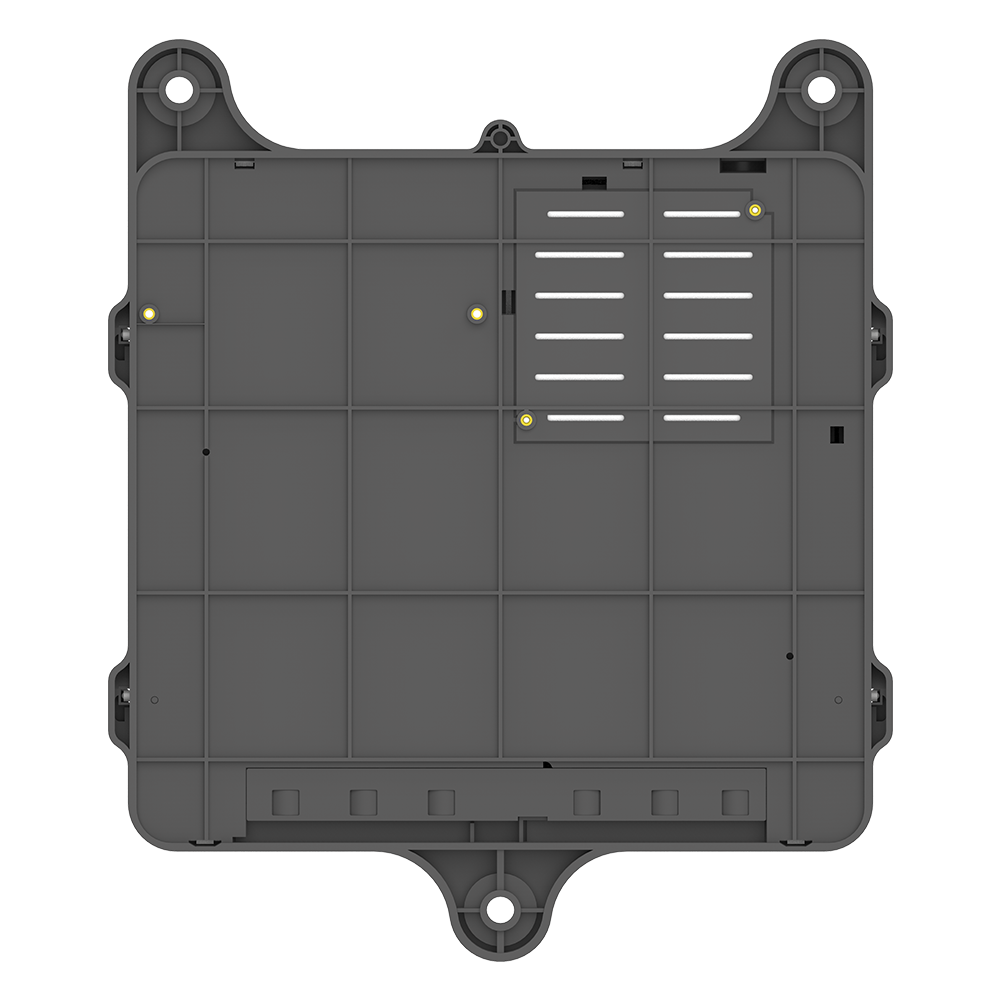

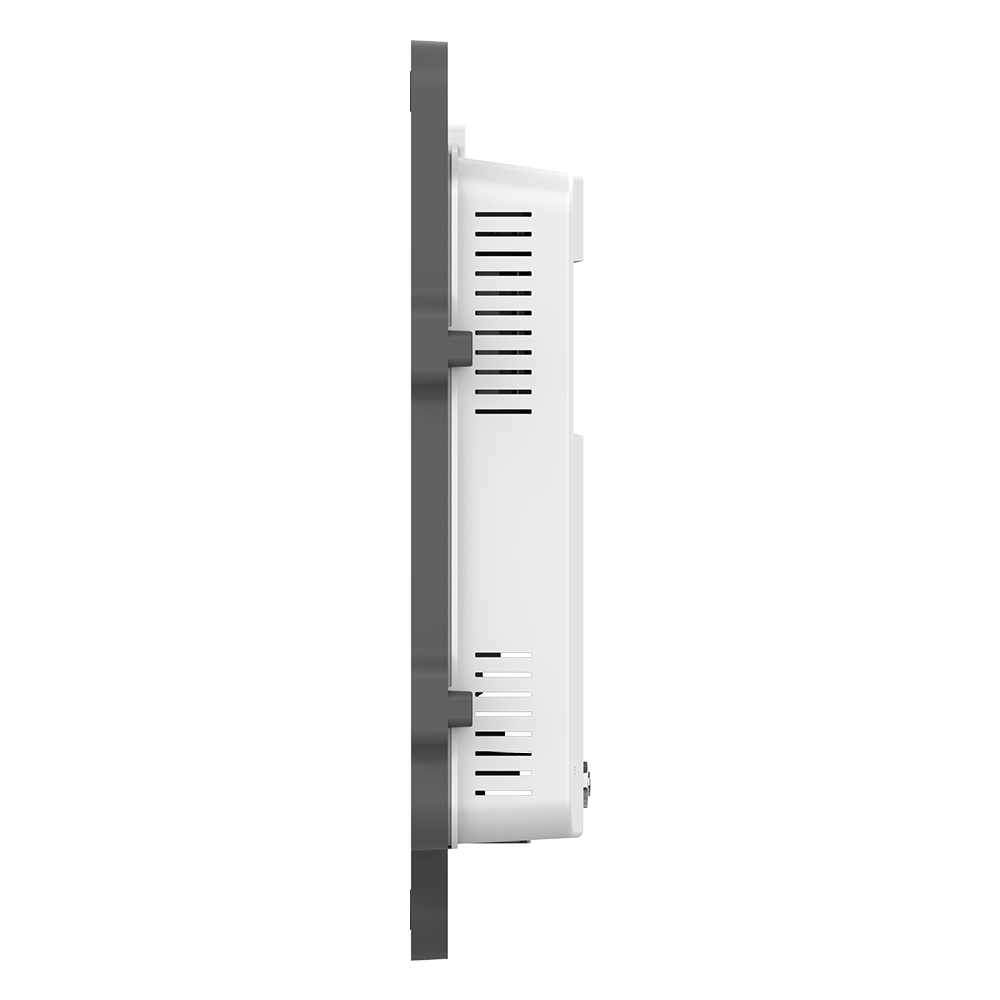

DX555

分线式控制器
——

根据使用环境的要求，主要应用在燃气、化工、石油、
生物制药及化学实验室等行业领域，需要固定某区域
长期检测的气体泄漏场所。

产品特性

● 模块化设计

● 采用RS485通信方式

● 每回路独立工作

● 处理器、显示、电源、信号输入输出互相独立互不干扰

● 可组成多回路报警系统

电气特性

额定工作电压：176~264VAC/240~373VDC

额定功率(不连探测器)：< 15W

额定功率(连探测器)：< 100W

备电规格：14.4VDC，5200mAhh

基本功能

显示方式：LED显示

报警段：高、低限报警, 故障报警

报警方式：声报警、光报警

电压输出：每通道24VDC, 300mA

通信方式：RS485，地址、波特率可调

输入信号：两线制或三线制4~20mA电流

通信距离：1000米

继电器输出：继电器1：高警/低警/故障(可设)，继电器2：高警/低警/故障(可设)，继电器3：故障/低警/高警(可设)

继电器输出触点容量：250VAC, 3A/30VDC,3A

继电器输出类型：电平/脉冲输出 (可选)

使用标准：GB16808-2008

工作环境

使用环境：室内使用

工作环境温度：0℃~40℃

工作环境湿度：10~95％RH (非冷凝)

工装环境压力：90~110kPa

存储条件：0℃~40℃, 10~95％RH (非冷凝)

外形尺寸(mm)：318*374*70

重量(kg)：2.4
