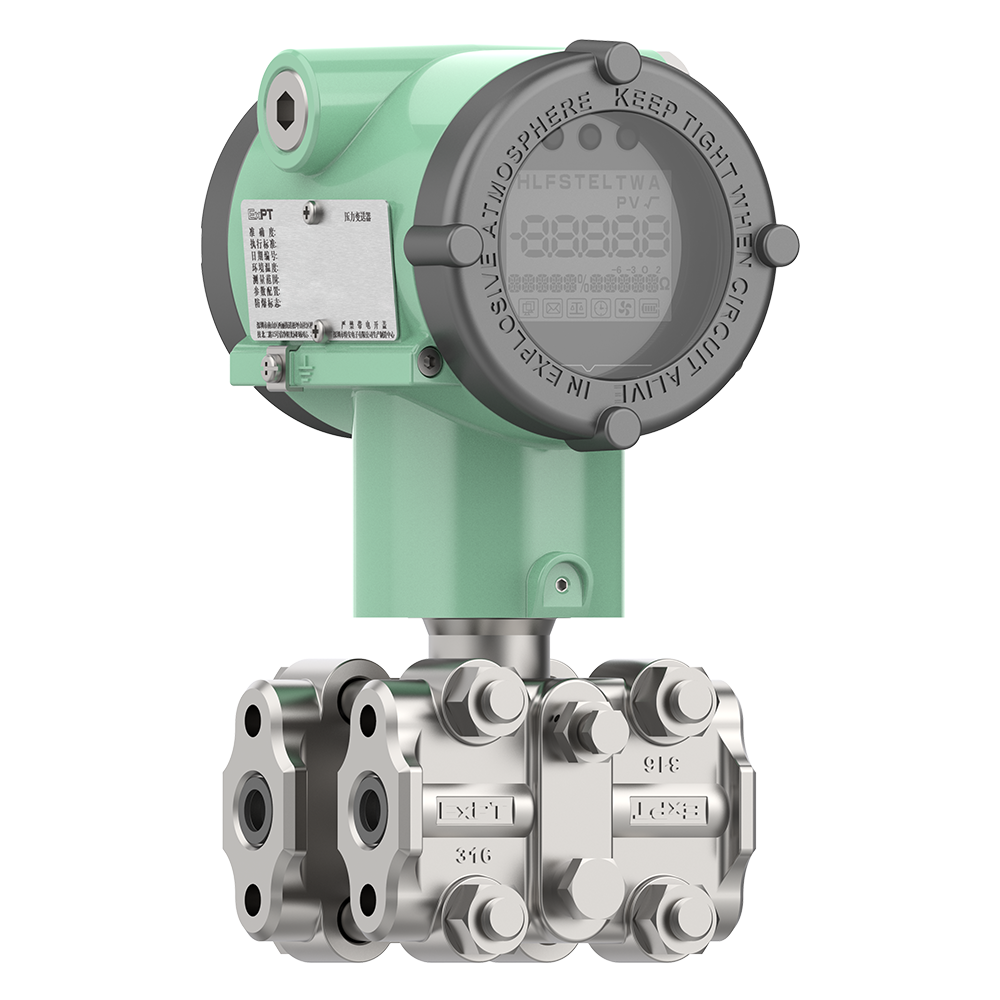

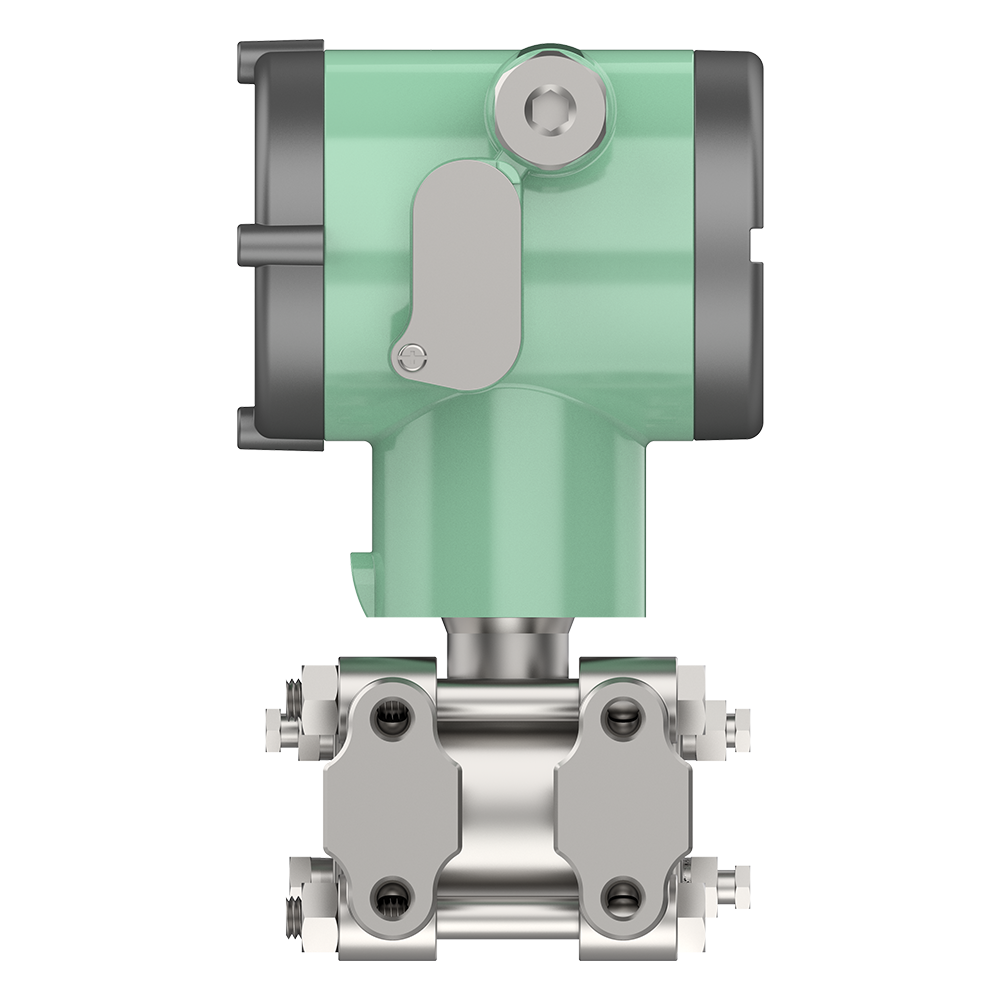

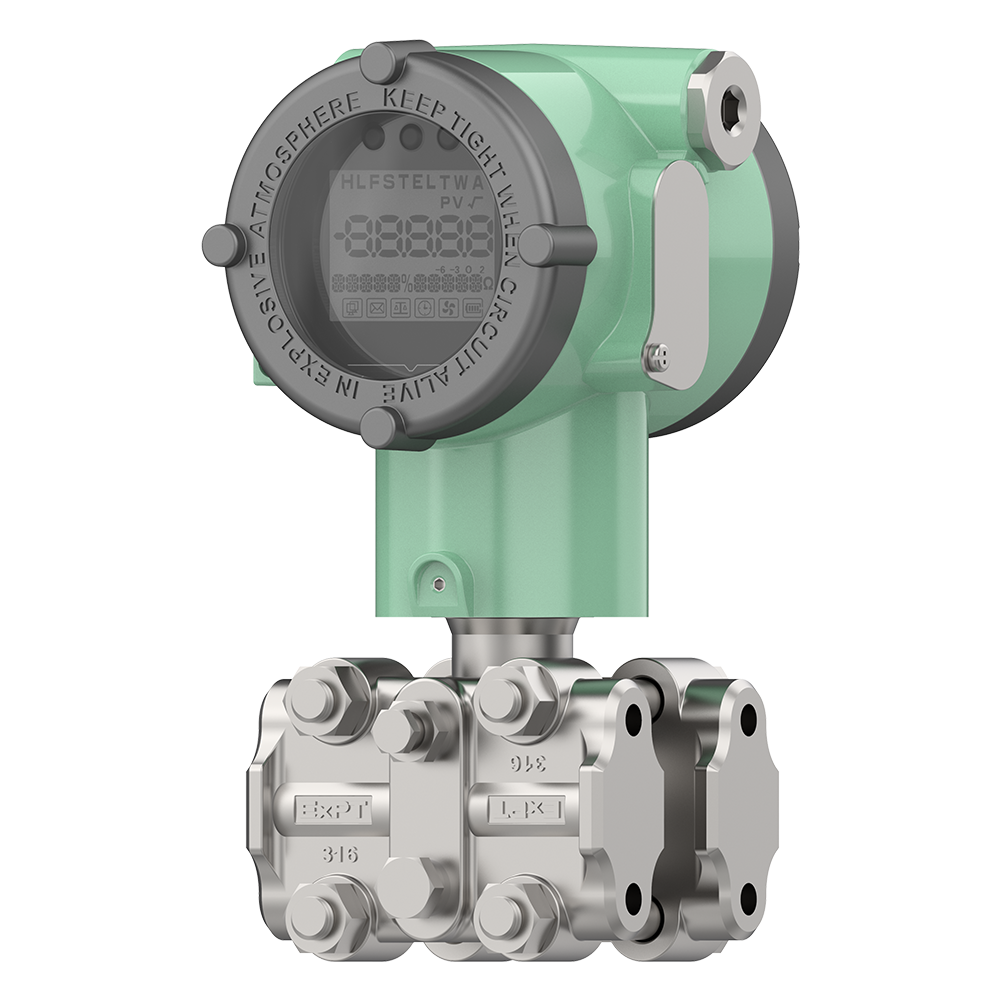

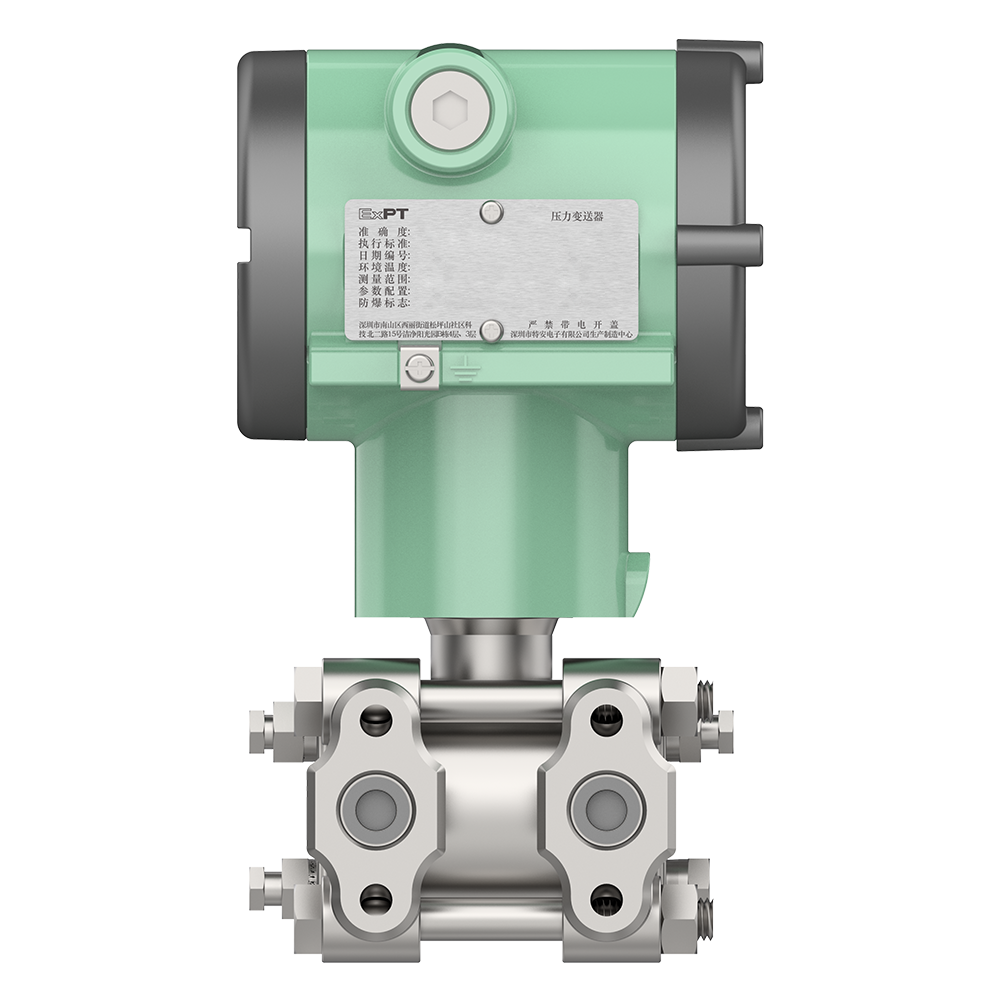

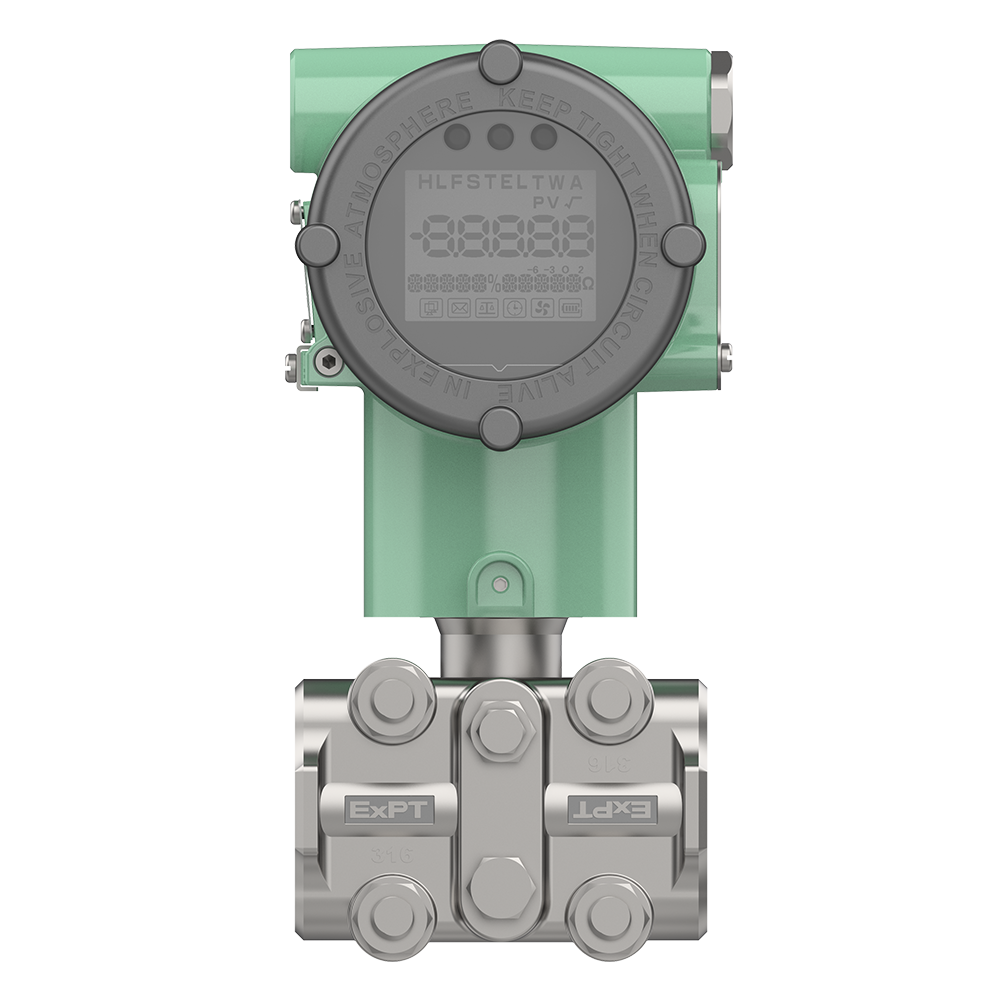

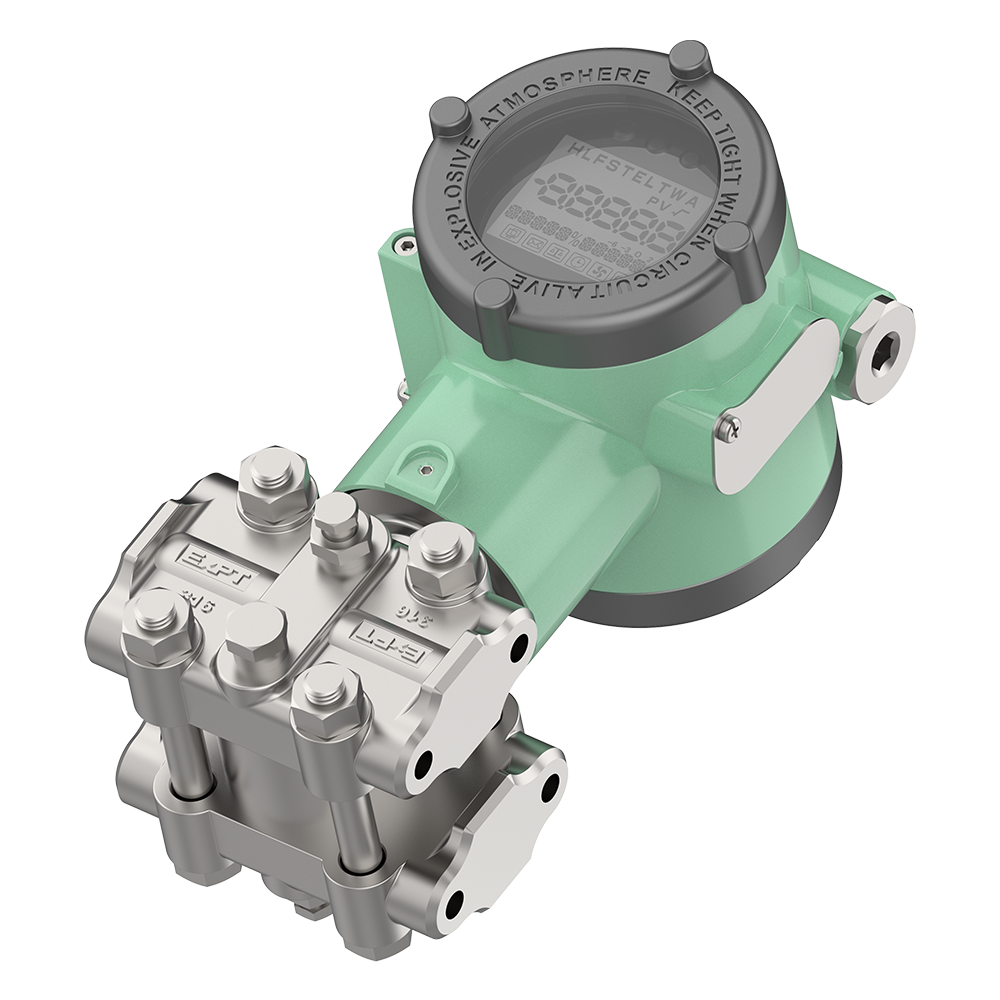

T350S/T550S-GP/AP
压力变送器
——
采用单晶硅传感器芯片,精度高、稳定性和抗干扰能
力强。可用于工业过程中的压力检测及控制,例如:
用于反应釜、管道、储罐的压力监测,锅炉、蒸汽
系统表压/绝压测量,输气管道压力监控等。
——
采用单晶硅传感器芯片,精度高、稳定性和抗干扰能
力强。可用于工业过程中的压力检测及控制,例如:
用于反应釜、管道、储罐的压力监测,锅炉、蒸汽
系统表压/绝压测量,输气管道压力监控等。

产品特性
● 德国MEMS技术单晶硅传感器
● 专利技术的一体化传感器设计
● 精度高、响应快、重复性好、长期稳定性强
● 可选择不同材质的膜片,应用场景更加广泛
技术参数
● 最大量程比:100:1(量程比r=最大量程/用户量程)
● 精度等级:0.05级, 0.065级, 0.075级, 0.1级, 0.2级
● 响应时间:≤ 95ms
● 量程范围:表压:250Pa~70MPa; 绝压:400Pa~70MPa
● 长期稳定性:≤±0.1%FS/年
● 重复性:≤±0.05%FS
● 压力迟滞:≤±0.05%FS
● 电源影响:≤±0.002%FS/V
● 振动影响:≤±0.05%FS/g
● 安装影响:此误差可通过调零消除,对量程无影响
电气特性
● 电源:24V DC(正常工作电压范围10.5~36V DC)
● 输出信号:二线制,4~20mA DC,HART协议数字信号
或四线制,RS485输出(MODBUS协议)
● 本安参数:Ui:28VDC Ii:93mA Pi:0.65W Ci:22nF Li:139μH
测量介质
● 测量介质:气体、蒸汽和液体
● 接液温度:-40~120°C
结构特性
● 隔离膜片:316L不锈钢、哈氏合金C、钽、316L+镀金
● 隔离灌充液:常温硅油、惰性油(氟油)
● 壳体材料:低铜铝合金或316不锈钢
● 壳体涂层:内层导电氧化,外层双组份烤漆
● 过程连接:1/4-18NPT内螺纹、1/2-14NPT内螺纹
● 电气接口:1/2-14NPT、M20x1.5
● 重量:4.2kg
认证
● 防爆认证:隔爆型:Ex db llC T6 Gb,Ex tb lIIC T80°C Db
本安型:Ex ia llC T6 Ga,Ex ia llIC T200 80°C Da
● 防护等级:IP66/IP67
● CE认证:CE电磁兼容认证
使用环境
● 环境温度:非防爆区域:-40~80°C(不带显示);-40~70°C(LCD显示)
防爆区域:本安型:-40~70°C;隔爆型:-40~70°C
● 环境湿度:5~95%RH
