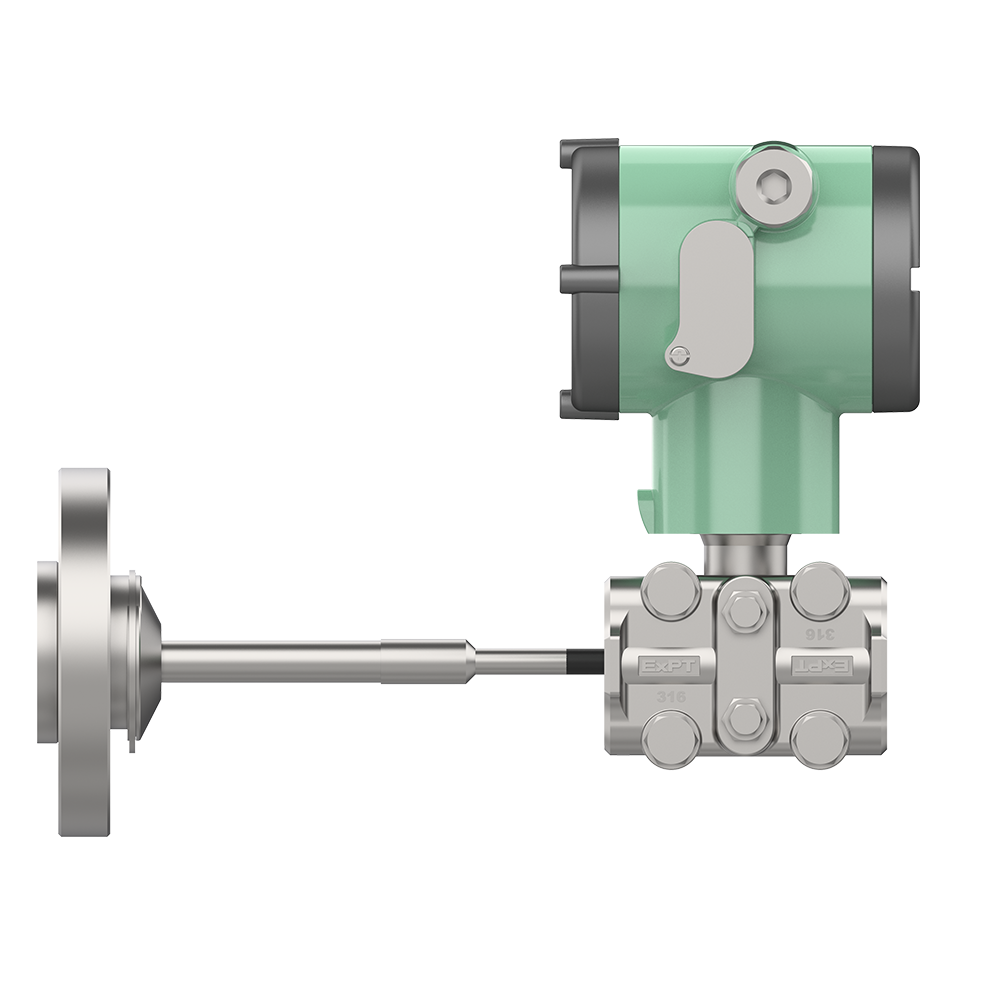

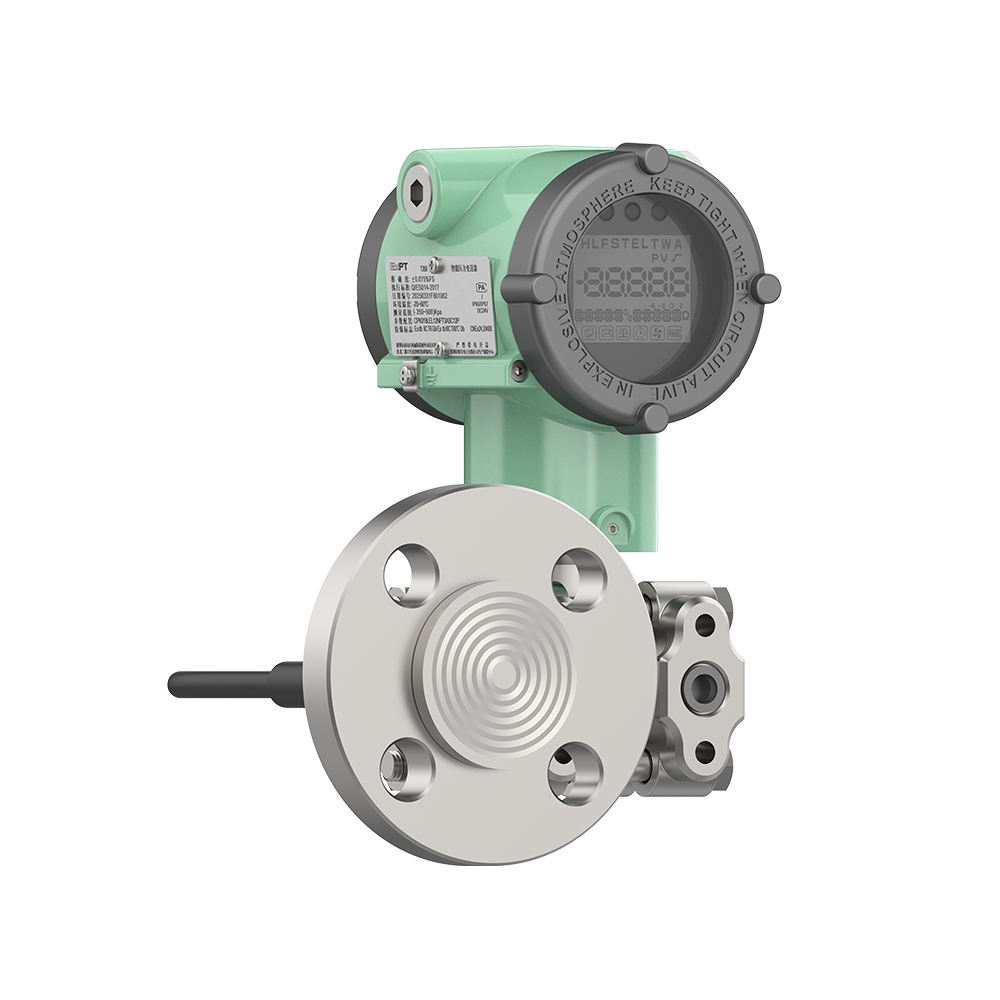

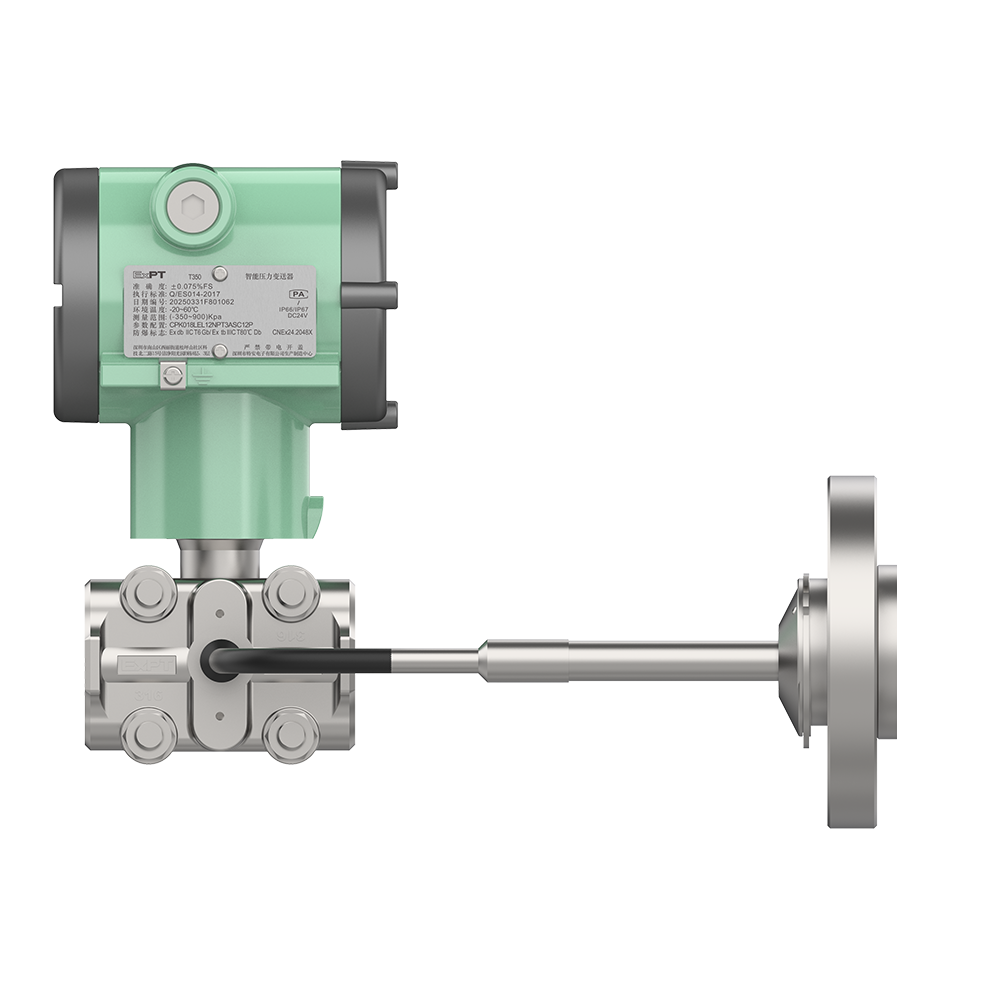

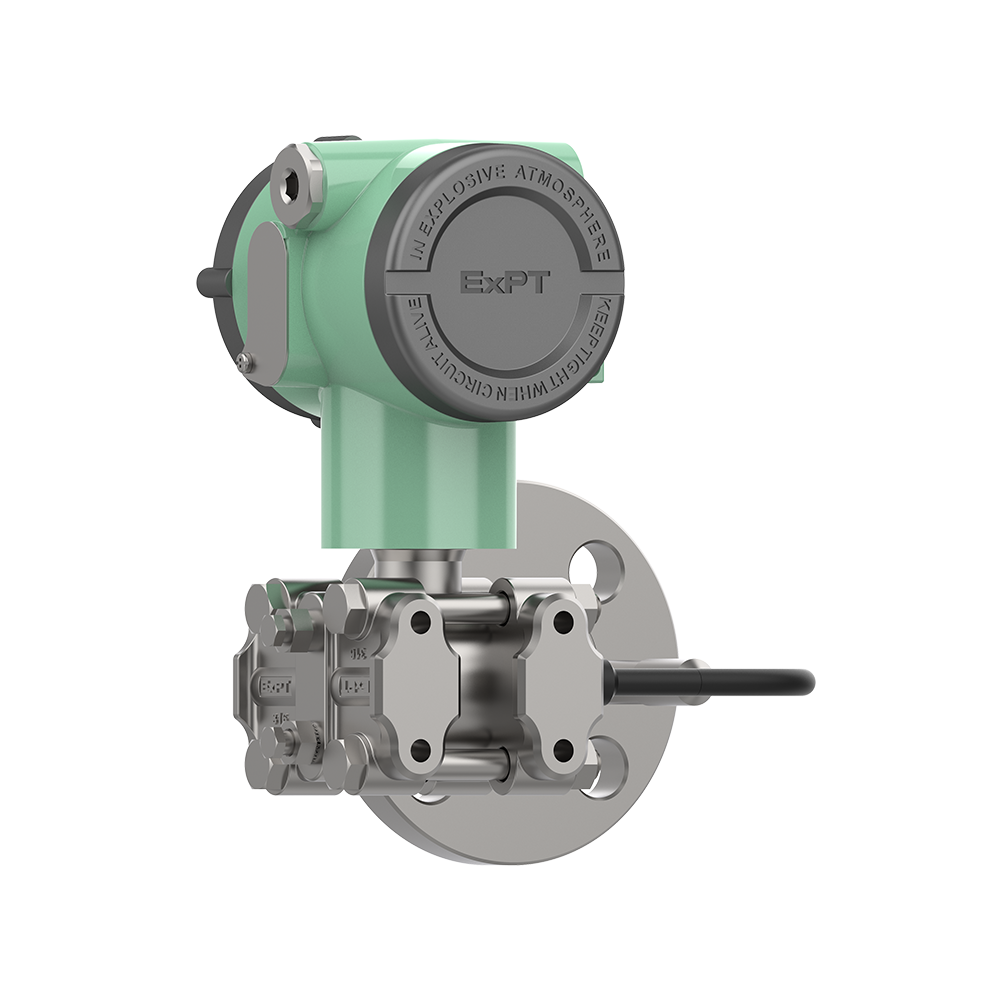

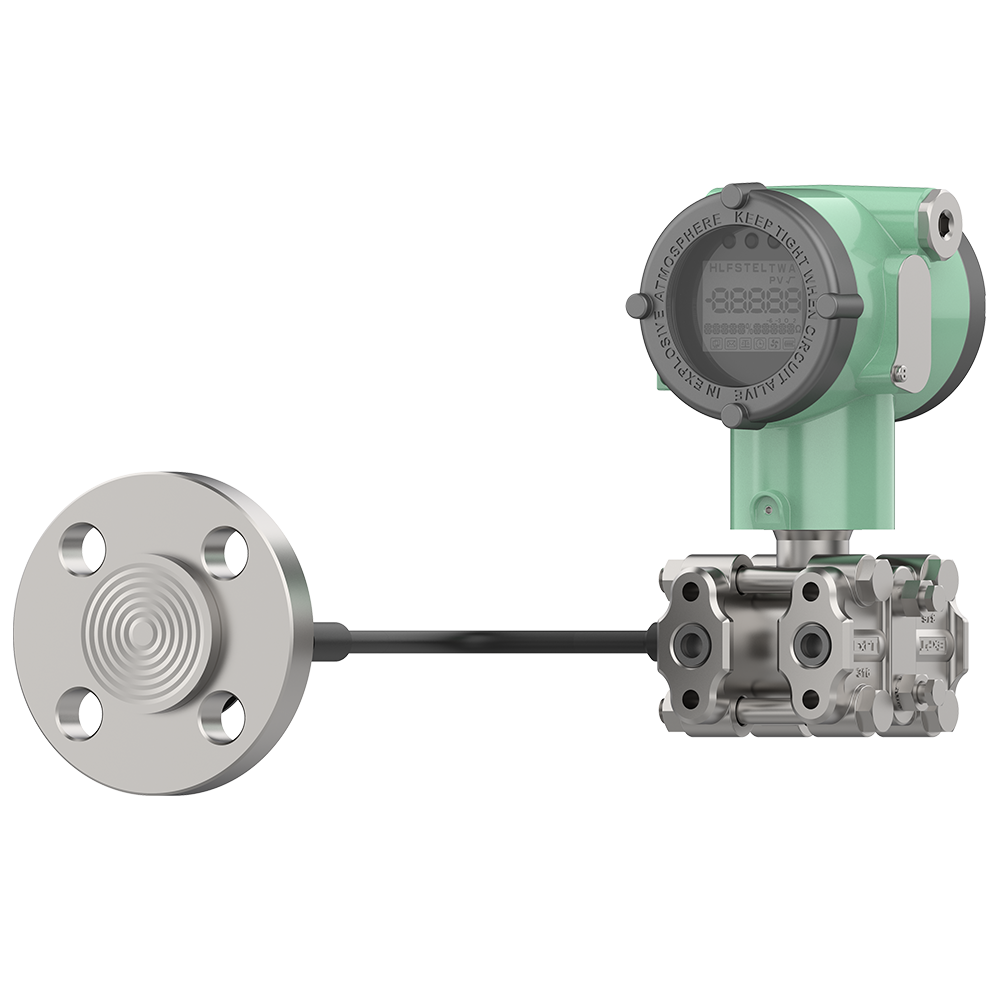

T350S-RG/T550S-RG
单法兰压力变送器
——
通过柔性毛细管将压力传递至变送器本体，结合隔离
膜片和填充液（如硅油）实现间接测量，毛细管长度
可选，通过毛细管延长至安全区域，变送器远离热源，
实现介质与变送器隔离，可用于高温/腐蚀介质，粘稠
易结晶介质的压力测量。
——
通过柔性毛细管将压力传递至变送器本体，结合隔离
膜片和填充液（如硅油）实现间接测量，毛细管长度
可选，通过毛细管延长至安全区域，变送器远离热源，
实现介质与变送器隔离，可用于高温/腐蚀介质，粘稠
易结晶介质的压力测量。
产品特性
● 德国MEMS技术单晶硅传感器
● 专利技术的一体化传感器设计
● 精度等级：0.075级、0.1级、0.2级
● 防雷保护电路设计,一体化浪涌保护功能
● 隔爆(Ex db IIC T6 Gb)或本安(Ex ia IIC T6 Ga或Ex ib IIC T4 Gb)设计
基本功能
● 量程范围：200Pa ~ 10MPa
● 最大量程比：100:1
● 准确度等级：0.075级、0.1级、0.2级
● 长期稳定性：≤±0.1%FS/年
电气特性
● 输出信号：二线制4～20mADC，叠加HART协议数字信号
二线制，4～20mADC线性输出
二线制，4～20mADC平方根输出，叠加HART协议数字信号
二线制，4～20mADC平方根输出
四线制，RS485输出(MODBUS协议)
注：输出信号为RS485(MODBUS协议)的变送器只适用于隔爆环境场所。
● 故障电流：二线制压力变送器故障报警电流出厂默认值为3.75mA
● 阻 尼：0.1～32.0s出厂默认设置 为3.2s，可通过按键、HART上位机或现场通讯器设置
● 电源：隔爆型：10.5~36VDC（带背光功能：15~36VDC）
本安型：10.5~28VDC（带背光功能：15~28VDC）
● 负载电阻：见公司手册
工作环境
● 使用环境：非防爆区域：-40~80℃；
选用LCD表头，-40~70℃
防爆区域：选用本安型，-30~60℃；
选用隔爆型：-30~70℃
● 接液温度：-40～104℃
● 环境湿度：5%～95% RH
● 外壳：低铜铝合金或316不锈钢
● 重量：变送器净重量：4.2kg；
安装支架净重量：0.6kg
