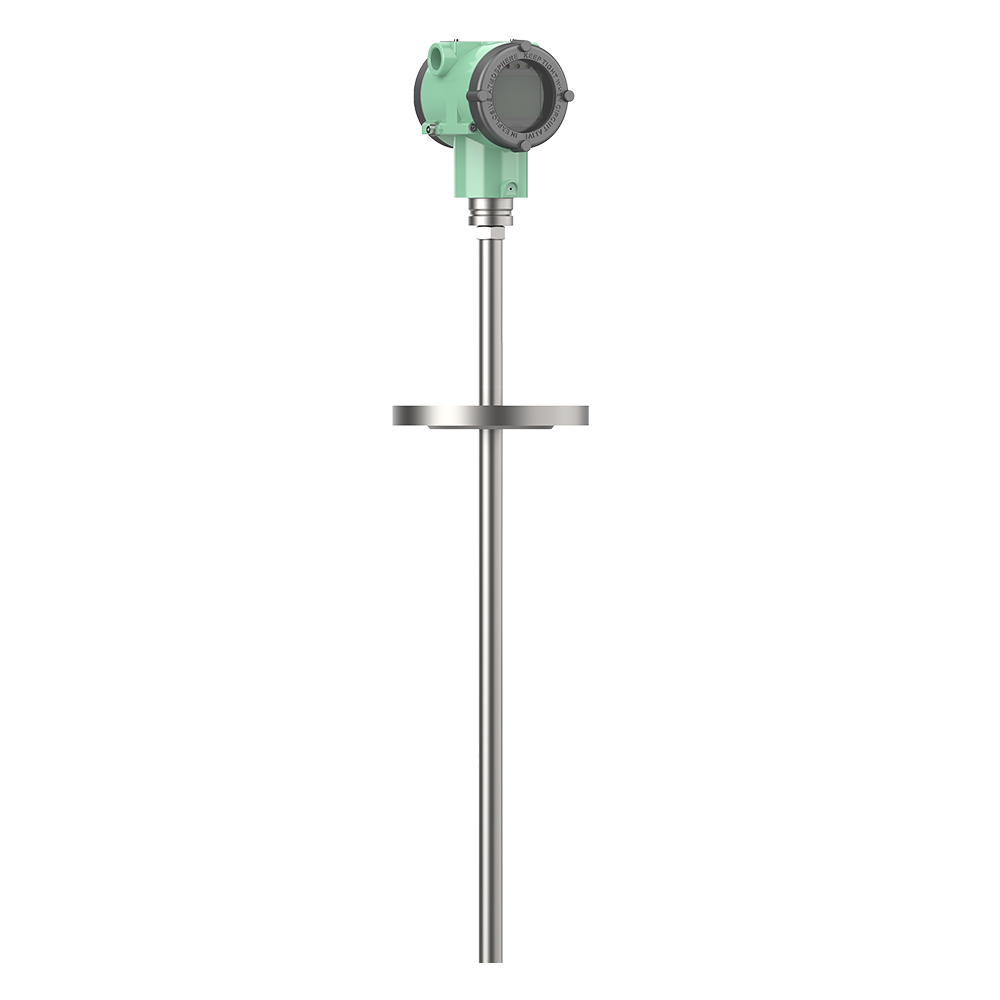

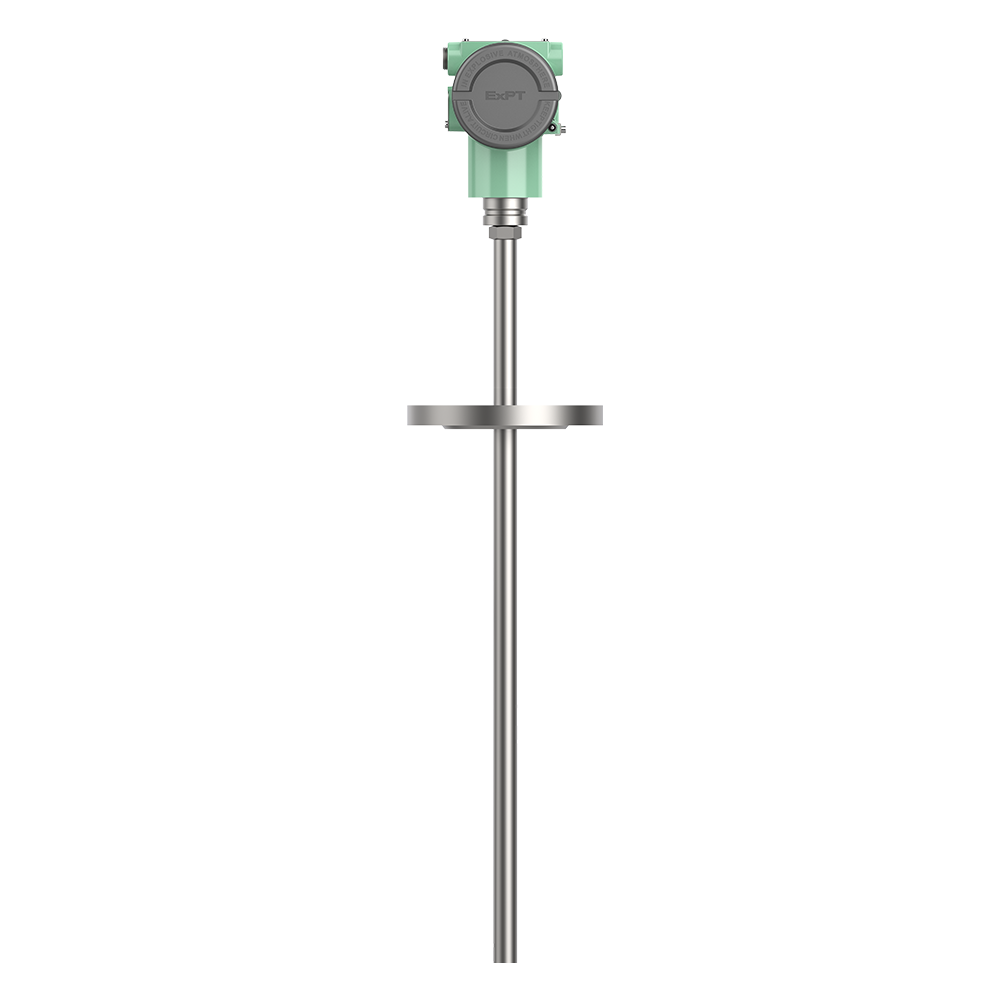

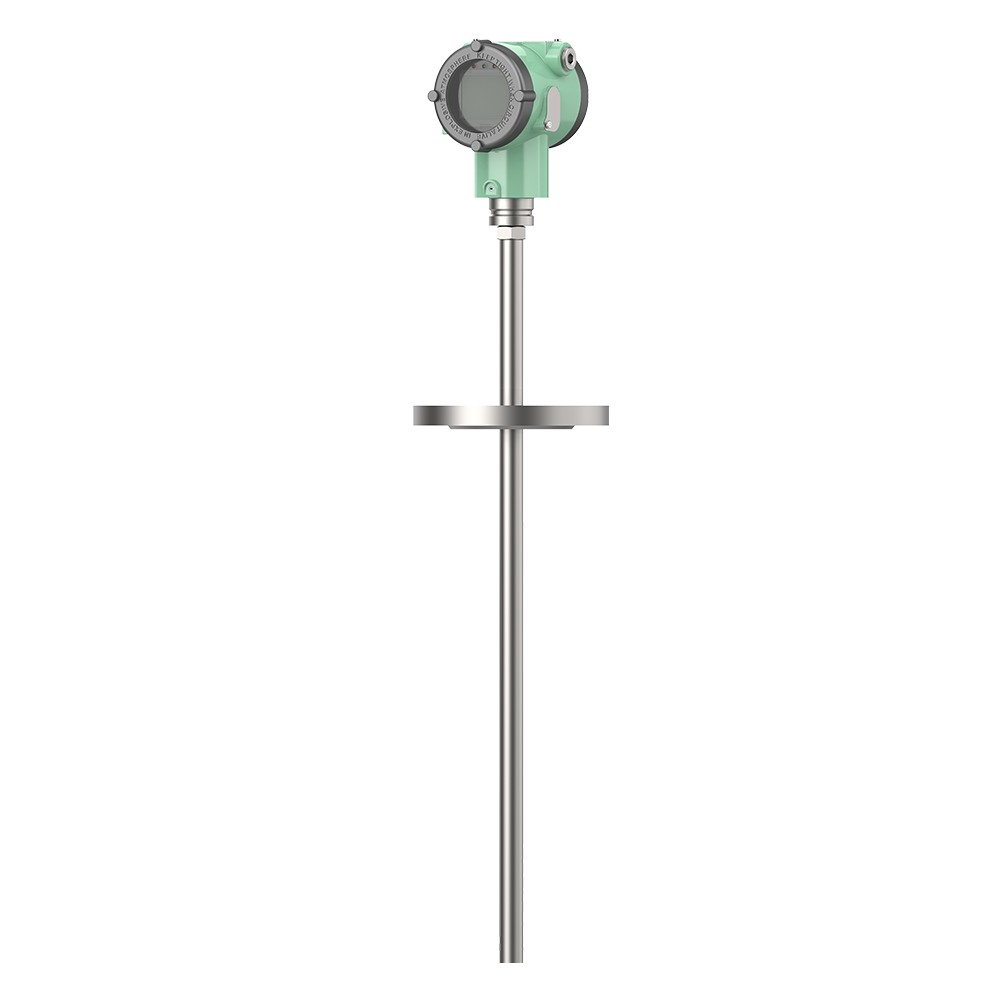

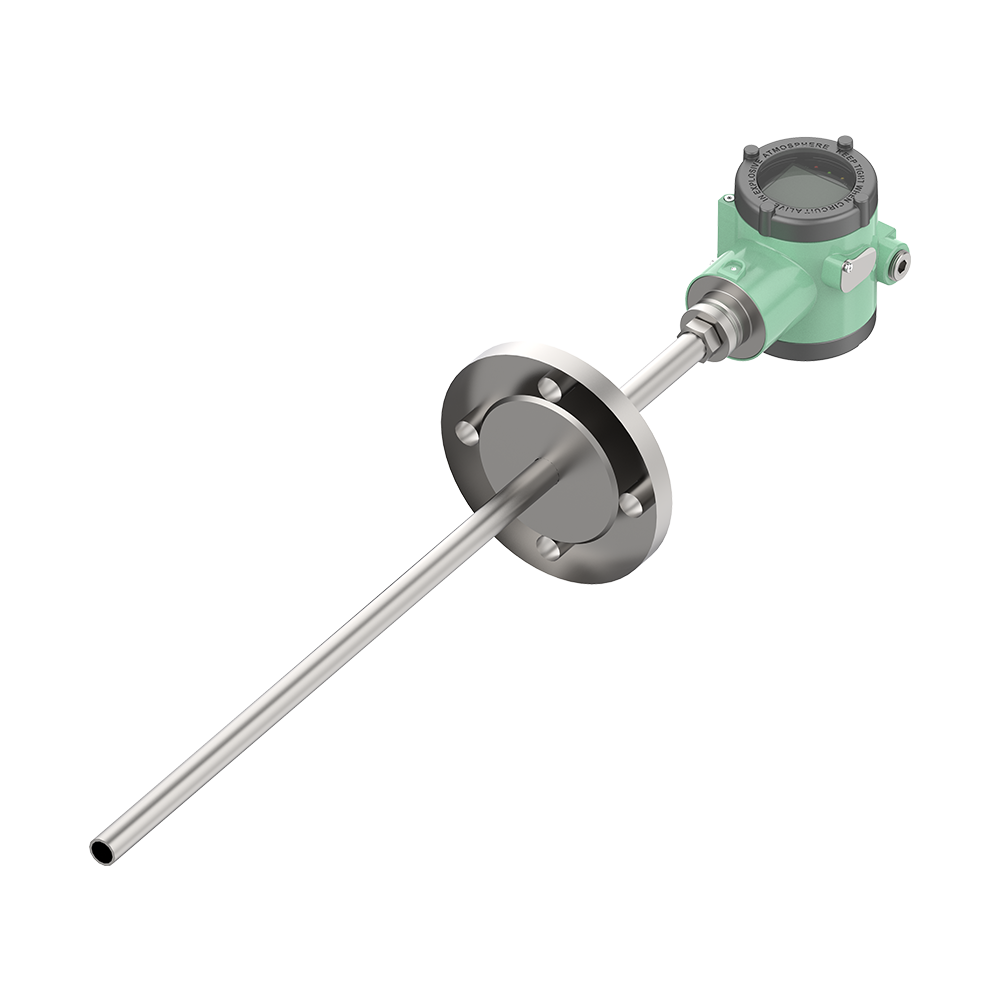

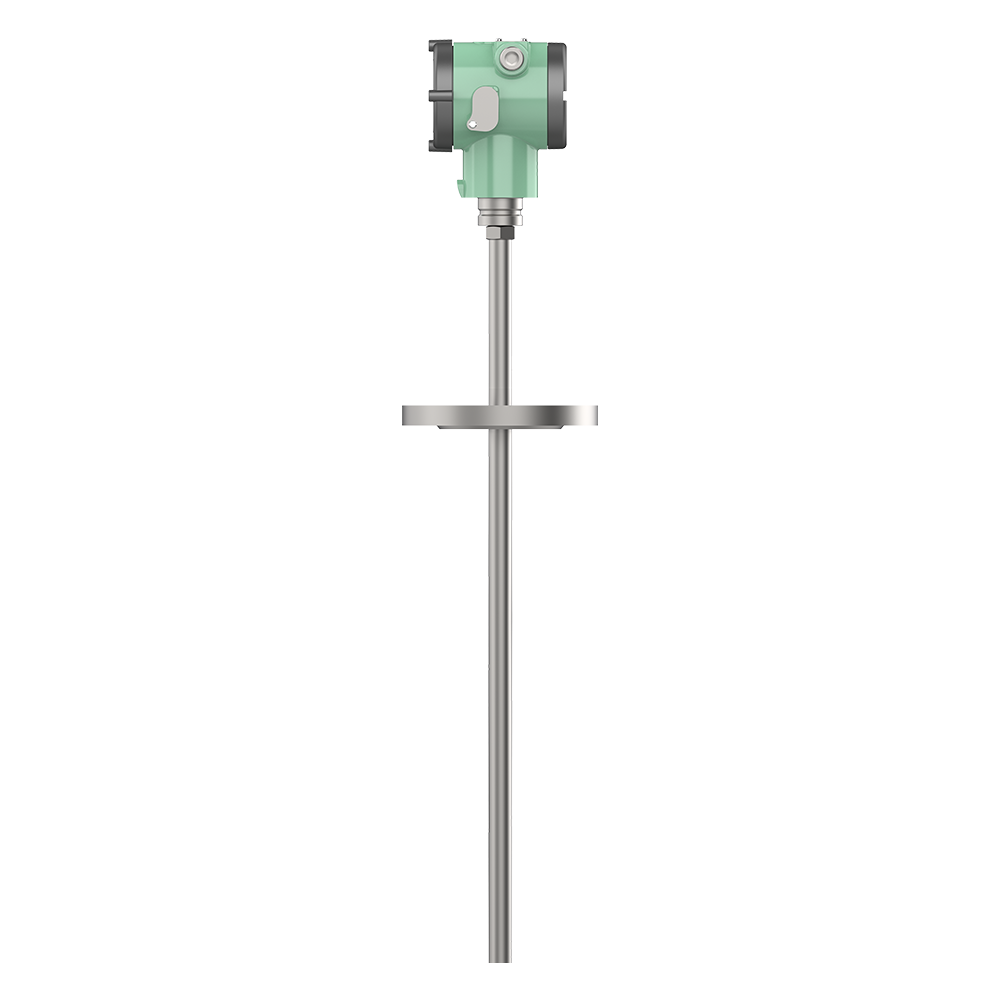

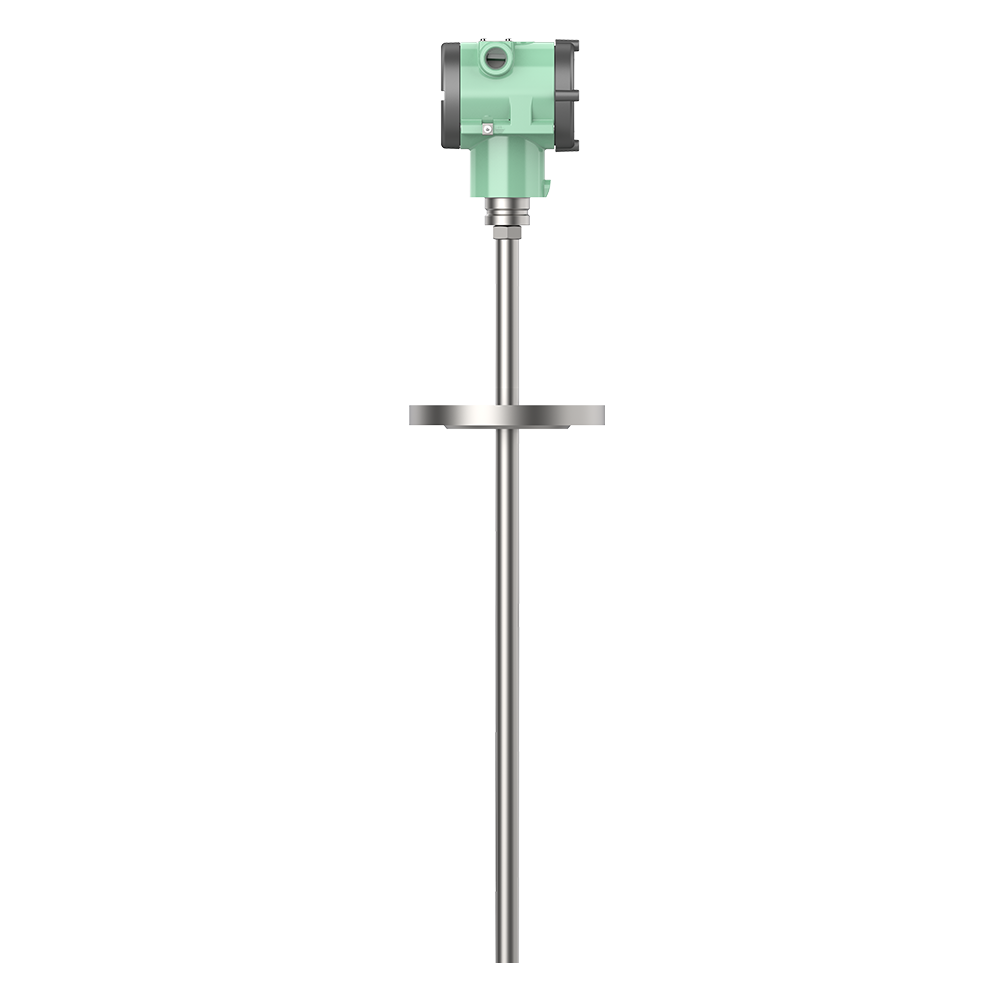

W4052
LCD显示温度变送器
——
电气隔离，抗干扰能力强，在油田、石化、制造、
电力、冶金等行业的重大工程中有着广泛应用。
——
电气隔离，抗干扰能力强，在油田、石化、制造、
电力、冶金等行业的重大工程中有着广泛应用。
产品特性
● LCD数字显示
● 传感器输入和信号输出实现电气隔离
● 支持多种传感器类型
● 变送器与传感器一体化设计, 工厂整体校准
● 4~20mA输出、HART通讯或RS485(MODBUS协议)
性能
● 可接入传感器：热电阻 PT100，热电偶 K
● 响应时间：250ms(阻尼时间为零时)
● 测量范围：0-32秒可调
● 本安参数：Ui=28VDC Ii=93mA Pi=0.65W Ci=23nF Li=1.2mH
变送器模块
● 输入信号：热电阻：PT100，
热电偶：K型，毫伏信号：-100mV~1100mV
● 数字测量误差：通用型：A级（PT100）2℃ (K型)
加强型：A级（PT100）1℃ (K型)
● 内部冷端误差：通用型：< 1℃ / 加强型< 0.5℃
● 电源影响：＜通用型：< 0.008%FS/V
加强型：< 0.005%FS/V
● 负载影响：通用型：<0.02%FS/100Ω
加强型：<0.012%FS/100Ω
● 长期飘移：通用型：< 0.04%FS/年
加强型：< 0.03%FS/年
电气特性
● 供电电源：二线制供电，供电范围为11~35VDC，
如果LCD显示模块，供电电压14~35VDC
● 输出信号：4～20mA, HART通讯
结构特性
● 主体材料：ADC12铝合金/316不锈钢
● 连接螺纹：M20X1.5、1/2NPT
● 重量：主体约1.05KG(不包括护套管和传感器部分)
认证
● 防爆认证：Ex ia IIC T4 Ga,Ex ia IIIC T200 130℃ Da
执行标准
● 执行标准：GB 3836.1-2021、GB 3836.2-2021、GB3836.4-2021
电气使用环境
● 防护等级：IP66/IP67
● 温度范围：-40℃～+60℃
(液晶显示：-25℃～+60℃)
● 湿度范围：10～95%RH (无凝露)
● 爆炸环境温度：-30℃～+70℃
