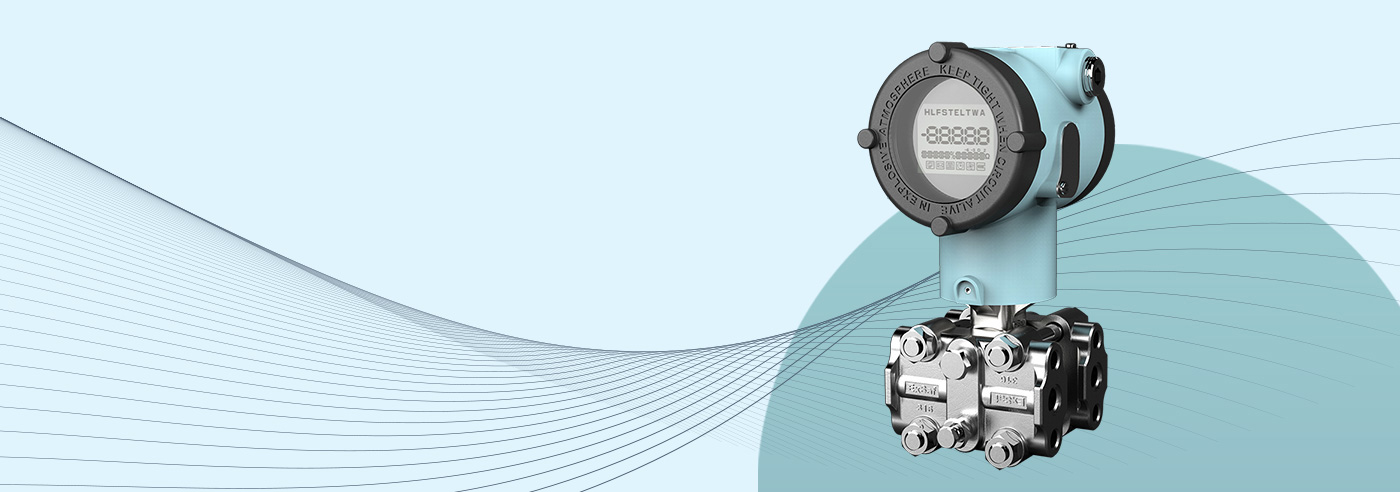

T550S系列智能绝压变送器

T550S-AP

进口芯片，带温度补偿，用于测量液体、气体或蒸汽的压力，广泛应用于供/排水、热力、石油、化工、冶金等工业过程现场测量和控制。

▪  德国MEMS技术单晶硅传感器
▪  专利技术的一体化传感器设计
▪  单边过载能力强，精度等级：0.05、0.1

▪  防雷保护电路设计,一体化浪涌保护功能
▪  隔离膜片材料可选

|  智能绝压变送器

 序列

 功能

  T550S-AP

 1

  传感器类型

  德国MEMS技术单晶硅传感器

 2

  最大量程比

  100:1

 3

  精度等级

  0.05级、0.1级

 4

  量程比影响

  0.05级：在量程比为1:1—10:1时, 为调校量程的±0.05%；
  在量程比>10:1时, 为±[0.005×量程比]%；
  0.1级：在量程比为1:1—10:1, 为调校量程的±0.1%；
  在量程比>10:1时, 为±[0.025×量程比-0.125]%；
  在量程比为1:1—5:1, 为调校量程的±0.1%；
  在量程比>5:1时, 为±[0.025×量程比-0.125]%；

 5

  稳定性

  0.05级：36个月误差为最大量程的±0.1%
  0.1级：36个月误差为最大量程的±0.2%

 6

  温度影响

   0.05级：零点或量程误差为最大量程的±0.1%/28℃
  0.1级：零点或量程误差为最大量程的±0.2%/28℃

 7

  电源影响

   小于调校量程的±0.005%/V

 8

   振动影响   小于最大量程的±0.05%/g

 9

  安装影响

   零漂不大于0.25kPa, 此误差可通过调零消除, 对量程无影响

 10

   静压影响   零点影响：<±0.1%URL/10MPa；量程影响：<±0.2%URL/10MPa

 11

  最大静压

   40MPa

 12

   电源   隔爆型：10.5~36V DC；本安型：10.5~28V DC；内置防雷模块

 13

   输出信号   二线制, 4～20mA DC, HART® 协议数字信号，
  或四线制, RS485输出 (MODBUS协议)
  或无线通讯（LTE-4G、NB-IOT、Zigbee，需另配模块）
 14   调零   带有外部调零装置，带电不开盖操作
 15   显示   LCD液晶显示，可选带组态按钮LCD液晶显示
 16  本安参数

  Ui=28VDC,Ii=93mA,Pi=0.65W,Ci=60.72nF,Li=26.6μH

  Ui=28VDC,Ii=93mA,Pi=0.65W,Ci=0.023μF,Li=119μH
 17  电磁兼容   符合IEC61000-4标准
 18  报警功能

  超下限电流：3.9mA；超上限电流：20.8mA；

  故障报警电流：3.75或21.75mA
 19  自诊断功能

  传感器断短路诊断：通过传感器输出电压信号诊断

  电流故障诊断：芯片自带电流故障诊断

 20

  隔离膜片

  316L不锈钢、316L不锈钢衬四氟、哈氏合金C-276、钽、钛、蒙乃尔合金、

  316L镀金（需定制）
 21   排气/排液阀   316不锈钢、哈氏合金C-276、蒙乃尔合金
 22   O型圈   PTFE (聚四氟乙烯)
 23   灌 充 液   D.C.硅油 200、D.C.硅油 704、惰性液 (氟油)
 24   法兰和接头   316不锈钢
 25   螺 栓   316不锈钢
 26   壳体材料   低铜铝合金或316不锈钢
 27   壳体涂层   内层导电氧化, 外层双组份烤漆
 28   过 程 连 接   1/4-18NPT内螺纹、1/2-14NPT内螺纹，可选附件专用终端接头
 29   电 气 接 口   两个1/2-14NPT或两个M20x1.5，防爆堵头
 30   安 装 附 件   铜铝合金或316不锈钢支架，可选附件三阀组或五阀组
 31   重 量   4.2kg (不包括选件)
 32   认 证   CPA、CE认证、SIL认证
 33   防 爆 认 证   隔爆型：Exd IIC T6 Gb；本安型：Exia IIC T6 Ga 或 Exib IIC T4 Gb
 34   防护等级   IP67
 35   环境温度   非防爆区域：-30~80℃；选用LCD表头, -30~70℃
  防爆区域：选用本安型, -30~60℃；选用隔爆型：-30~70℃

 36

  接 液 温 度

  -40～104℃
 37   环 境 湿 度   5～95%RH
 38   精油环境   禁油清洗
