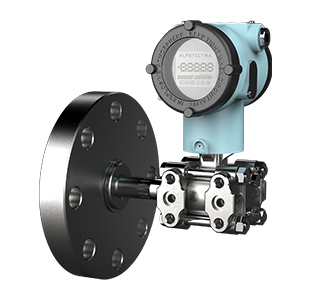

T550S系列法兰安装压力变送器
序列 |
功能 |
T550S-LT |
1 |
传感器类型 |
德国MEMS技术单晶硅传感器 |
2 |
量程比 |
20:1 |
3 |
精度等级 |
0.075级、0.1级 |
4 |
量程比影响 |
0.075级:在量程比为1:1—10:1时, 为调校量程的±0.075%; 在量程比>10:1时, 为±[0.0075×量程比]%; 0.1级:在量程比为1:1—10:1, 为调校量程的±0.1%; 在量程比>10:1时, 为±[0.025×量程比-0.125]%; 在量程比为1:1—5:1, 为调校量程的±0.1%; 在量程比>5:1时, 为±[0.025×量程比-0.125]%; |
5 |
响应时间 |
≤100ms |
6 |
稳定性 |
0.075级:36个月误差为最大量程的±0.15% 0.1级:36个月误差为最大量程的±0.2% |
7 |
温度影响 |
0.075级:零点或量程误差为最大量程的±0.15%/28℃ 0.1级:零点或量程误差为最大量程的±0.2%/28℃ |
8 |
电源影响 |
小于调校量程的±0.005%/V |
9 |
振动影响 | 小于最大量程的±0.05%/g |
10 |
安装影响 |

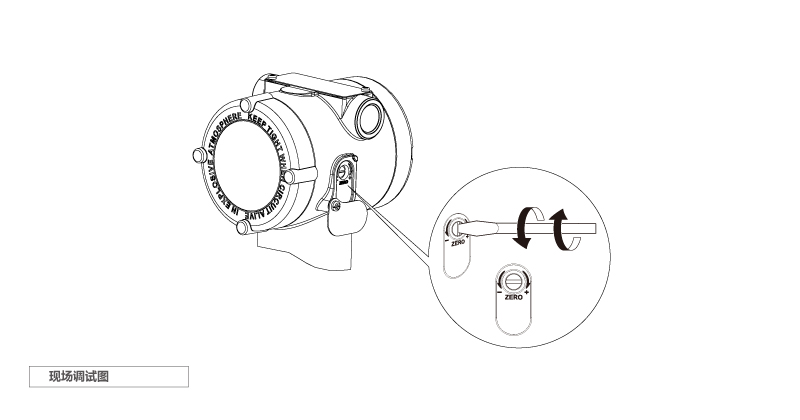

零漂不大于0.25kPa, 此误差可通过调零消除, 对量程无影响 |
11 | 静压影响 | 零点影响:<±0.1%U RL/10MPa;量程影响:<±0.2%U RL/10MPa |
12 |
最大静压 |
21MPa |
13 |
电源 | 24V DC (正常工作电压范围10.5~36V DC) |
14 |
防爆认证 | 隔爆型:Exd IIC T6 Gb; 本安型:Exia IIC T6 Ga 或 Exib IIC T4 Gb |
15 |
防护等级 |
IP67 |
16 |
隔离膜片 |
316L不锈钢、哈氏合金C |
17 | 灌充液 | D.C.硅油 200、D .C.硅油 704、惰性液 (氟油) |
18 | 法兰和接头 | 316不锈钢 |
19 | 螺栓 | 316不锈钢 |
20 | 壳体材料 | 低铜铝合金或316不锈钢 |
21 | 壳体涂层 | 内层导电氧化, 外层双组份烤漆 |
22 | 过程连接 | 高压侧为法兰, 低压侧为远传装置或无连接 |
23 | 电气接口 | 1/2-14NPT、M20x1.5 |
24 |
接液温度 |
-40℃~104℃ |
25 | 环境温度 | 非防爆区域:-30~80℃;选用LCD表头, -30~70℃ 防爆区域:选用本安型, -30~60℃;选用隔爆型:-30~70℃ |
26 |
环境湿度 |
5~95%RH |
27 |
电源 |
24V DC(正常工作电压范围:10.5~36V DC) |
28 | 输出信号 | 二线制, 4~20mA DC, HART ® 协议数字信号 |
29 | 重量 | 4.7kg (不包括选件) |
T550S-LT
根据使用环境的要求,主要应用在燃气、化工、石油、生物制药及化学实验室等行业领域,需要固定某区域长期检测的气体泄漏场所。
▪ 德国MEMS技术单晶硅传感器
▪ 专利技术的一体化传感器设计
▪ 单边过载能力强,精度等级:0.075、0.1
▪ 低压侧可选多种远传装置, 可用于闭口容器的液位测量
▪ 防雷保护电路设计
▪ 隔爆 (Exd IIC T6 Gb)或本安 (Exia IIC T6 Ga或Exib IIC T4 Gb)设计
-
