W2052系列智能温度变送器
序列 |
功能 |
W2052 |
1 |
传感器类型 |
热电阻:PT100;热电偶:K型 |
2 |
数字测量误差 | A级(0.15+0.002*|t|)℃(PT100);2℃(K型) |
3 |
内部冷端误差 | <1℃ |
4 |
电源影响 | <0.008%FS/V |
5 | 负载影响 | <0.02%FS/100Ω |
6 | 长期漂移 | <0.04%FS/年 |
7 |
响应时间 |
≤250ms |
8 |
本安参数 | Ui=28VDC Ii=93mA Pi=0.65W Ci=23nF Li=1.2mH |
9 |
执行标准 |
GB 3836.1-2010、GB 3836.2-2010、GB 3836.4-2010 |
10 |
防爆认证 | 隔爆型:Exd IIC T6 Gb;本安型:Exib IIC T4 Gb |
11 |
防护等级 |
IP67 |
12 |
壳体材料 | ADC12铝合金、316不锈钢 |
13 |
电气接口 | M20X1.5、1/2NPT |
14 | 温度范围 | -40℃~80℃ |
15 |
湿度范围 | 10~95%RH (无凝露) |
16 | 爆炸环境温度 | 0℃~70℃ |
17 | 爆炸环境湿度 | 5℃~90℃ |
18 | 重量 | 主体约1K G (不包括护套管和传感器部分) |
19 |
供电电源 | 24V DC(正常工作电压范围:10.5~36V DC) |
20 | 输出信号 | 4~20mA, HART通讯 |
W2052
电气隔离,抗干扰能力强,在油田、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。
▪ 无数字显示
▪ 传感器输入与信号输出实现电气隔离

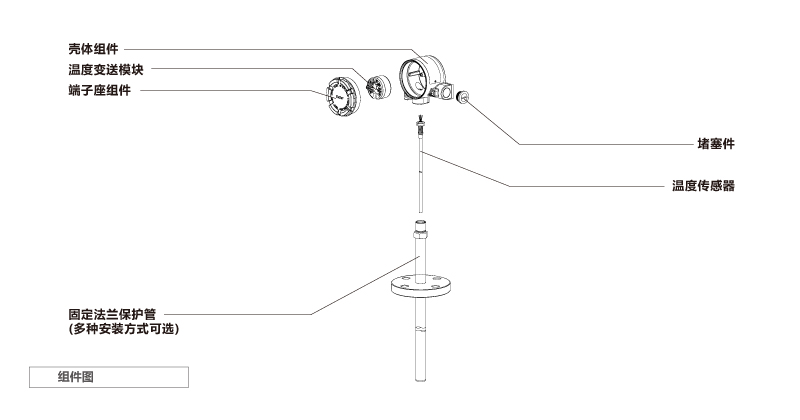

▪ 变送器与传感器一体化设计, 工厂整体校准

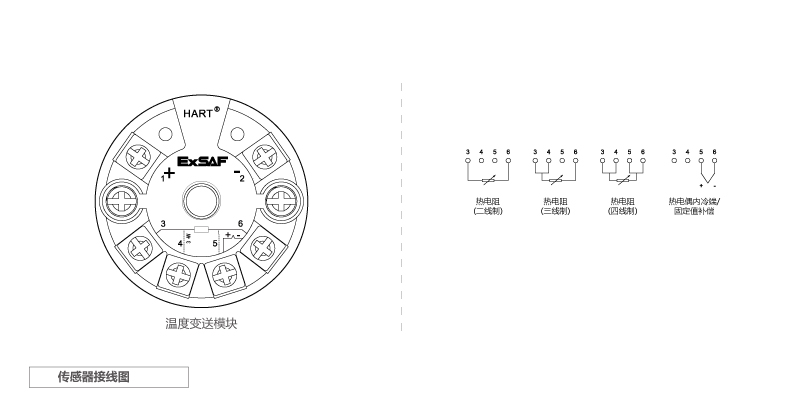

▪ 支持二线制、三线制、四线制热电阻,支持热电偶、电阻和直流毫伏
▪ 4~20mA输出,Hart协议
-
